Крышка переднего цилиндра подвески нижняя

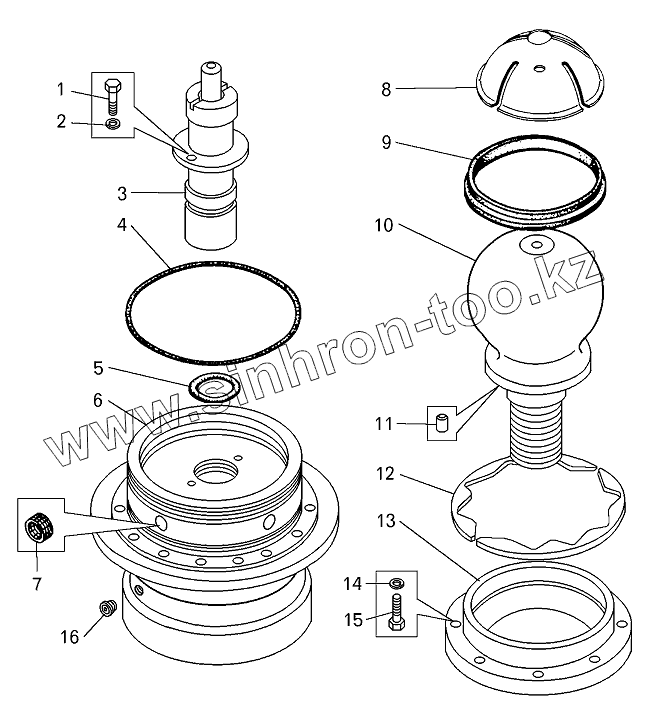

Каталог запасных частей к технике: БелАЗ-75131. Крышка переднего цилиндра подвески нижняя
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
75131 (2016)
75131 (2017)
75302, 75306, 75307, 75309 (2016)
7540 (А, В, Е, С, D, К) (2015)
75450 (2010)
7547, 75473 (2014)
75581, 75583 (2015)
76470 (дополнение) (2017)
БелАЗ-540А (1975)
БелАЗ-7512 (2002)
БелАЗ-7513 (2002)
БелАЗ-75131 (2008)
БелАЗ-75131 (2012)
БелАЗ-75131 (доп. к каталогу) (2015)
БелАЗ-7522
БелАЗ-7523
БелАЗ-75231
БелАЗ-75306 (2010)
БелАЗ-7540
БелАЗ-75401
БелАЗ-7540B (2009)
БелАЗ-7540C (2009)
БелАЗ-7540D (2009)
БелАЗ-7540K (2009)
БелАЗ-7540А (2009)
БелАЗ-7547
БелАЗ-7548А (2000)
БелАЗ-7549 (2002)
БелАЗ-7555A
БелАЗ-75600 (2010)
БелАЗ-76470 (2012)
Общий (см. мод-ции)
Схема
>
Не выбрано
Установка дизель – генератора (75131-1000003-03)
Дизель – генератор (75131-1000004-25, 75131-1000004-26, 75131-1000004-27)
Установка системы пневмостартерного пуска двигателя (75131-1000007-10)
Баллон воздушный с кронштейном (7513-1031010)
Клапан пусковой (7549-1032180)
Кран запорный (75211-1032800-10)
Клапан защитный одинарный (100-3515010)
Дозатор смазки (7549-1063010)
Установка предпускового подогревателя
Пневмостартер и его установка (75131-1026002)
Пневмодвигатель (7549-1026100)
Привод пневмостартера (75131-1026200)
Установка топливного бака (75131-1100001-10, 75131-1100001-02)
Бак топливный (75131-1101010-20)
Бак топливный (с системой заправки Wiggins), (75131-1101010-21)
Установка воздушных фильтров (75131-1100005)
Установка воздушных фильтров с системой очистки Flitguard (7513-1100005-10)
Фильтр воздушный (75131-1109010)
Фильтр воздушный (7513-1109010-10)
Топливные трубопроводы (75131-1100006-10)
Топливные трубопроводы с фильтрами Flitguard (75131-1100006-30)
Насос топливный (7512-1113010)
Обогреватель топлива с фильтром (7512-1138010)
Педаль привода управления подачей топлива (75131-1108002)
Установка системы выпуска отработавших газов (75131-1200003-20)
Установка блока радиаторов и кожухов защитных (75131-1300010-10)
Блок радиаторов с кожухом вентилятора (75131-1300020)
Блок радиаторов с жалюзи (75131-1300030-10)
Радиатор (75131-1301010-10)
Трубопроводы системы охлаждения двигателя (75131-1300010-10)
Кран сливной (549А-1305010)
Установка привода жалюзи радиатора (75131-1300015)
Пневмопереключатель (549Б-1310300)
Жалюзи радиатора (75131-1310110-10)
Установка электрооборудования (75131-2100022-14)
Шкаф с пускорегулирующей аппаратурой (главный вид) (75131-2112010-21)
Шкаф с пускорегулирующей аппаратурой (75131-2112010-21)
Вентилируемая тормозная установка (7512-2126004-10)
Вентилятор (7512-2126910)
Секция резистора (7512-2126080-10)
Установка вентилятора охлаждения тяговых электромашин (75131-2100040)
Установка всасывающих воздухопроводов (75131-2100044-30)
Установка нагнетательных воздухопроводов (73131-2100049-30)
Установка ходового командоконтроллера (75131-2100076)
Вал акселератора (75145-1108040)
Командоконтроллер ходовой (75306-2108210)
Установка тормозной педали
Монтаж электрооборудования в кабине (75131-2100062-40)
Силовые провода и детали их крепления на шасси (75131-2100060-14
Мост задний (75132-2400010, 75132-2400010-01, 75132-2400010-02, 75132-2400010-03)
Электромотор-колесо (75132-3112010, 75132-3112010-01, 75132-3112010-02, 75132-3112010-03)
Электродвигатель тяговый ЭД 136 с тормозными механизмами (75132-2103004)
Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6 с тормозными механизмами (75132-2103004-01, 75132-2103004-02, 75132-2103004-03)
Редуктор электромотор-колеса (75132-2405010-10)
Фильтр (75132-2405070, 75132-2405071)
Ряд первый редуктора электромотор-колеса (75132-2405250)
Ступица электромотор-колеса (75132-3104006-10)
Рама (75131-2800010-30)
Установка брызговиков двигателя
Установка передней подвески (75131-2900001-30, 75131-2900001-40)
Установка задней подвески (75131-2900002, 75131-2900002-20)
Цилиндр подвески передний (7513-2907020-10, 7513-2907020-20)
Крышка переднего цилиндра подвески верхняя
Крышка переднего цилиндра подвески нижняя
Цилиндр подвески задний (7513-2917020-10, 7513-2917020-20, 7513-2917021-20)
Крышка заднего цилиндра подвески верхняя
Крышка заднего цилиндра подвески нижняя Figure 2.8.8
Насос (549А-2907240, 7519-2907240)
Ось передняя с тормозами (7513-3000012-20)
Кулак поворотный с тормозами и поворотным механизмом (7513-3001006-30, 7513-3001007-30)
Колеса и детали их крепления (7513-3100004, 75136-3100005)
Детали колес (75131-3101011)
Установка корпусов СКТ передних колес (75131-3116004-20)
Установка корпусов СКТ задних колес (75131-3116005-20)
Установка рулевого управления (75137-3400001)
Колонка рулевая с кронштейном (75474-3444009)
Колонка рулевого управления (75474-3444010)
Вал карданный рулевого управления
Трубопроводы рулевого управления (вид I), (75137-3400001)
Тяга рулевой трапеции (75131-3003052-02)
Цилиндры поворота (75132-3429010-10, 75132-3429011-10)
Коллектор(75132-3408800)
Пневмогидроаккумулятор (75303-3545010)
Монтаж гидравлического привода тормозов (75131-3500003-14)
Клапан соединительный (75212-3408430)
Клапан двухмагистральный (75221-4619074)
Кран управления тормозами (7555А-3514010-01)
Двойной защитный клапан (75125-3515110)
Распределитель (75450-3537070)
Кран управления стояночным тормозом (75570-3537010)
Пневмогидроаккумулятор (7545-3545010)
Монтаж трубопроводов компрессора (75131-3500016-10)
Монтаж электрооборудования по кабине
Монтаж электрооборудования по шасси
Установка фар и подфарников (75131-3700006-20)
Установка задних фонарей и фары (75131-3700009-30)
Установка аккумуляторных батарей и монтаж проводов
Монтаж проводов кондиционера (75137-3700072-10)
Подключение компрессора кондиционера (75306-3700076-20)
Монтаж системы контроля давления в шинах по шасси (75131-3700080-30)
Монтаж системы контроля давления в шинах по кабине (75310-3700081-10
Установка электрооборудования зеркал с электроподогревом по шасси (75131-3700031)
Установка электрооборудования зеркал с электроподогревом по кабине (75131-3700032)
Монтаж проводов системы смазки “Lincoln” по шасси (75131-3700051)
Монтаж проводов системы смазки “Lincoln” по кабине (75131-3700051)
Монтаж электрооборудования системы пожаротушения в кабине (75131-3767007-10)
Монтаж электрооборудования системы пожаротушения по шасси (75131-3767010-10)
Установка панели приборов (75131-3800020-30)
Установка кабины на шасси (75306-5000002-30)
Кабина (75306-5000012-40). Установка подушек опоры кабины
Кабина (75306-5000012-40). Установка дверей, окон и кожуха защитного
Кабина (75306-5000012-40). Установка приборных панелей и накладок
Кабина (75306-5000012-40). Установка декоративных панелей
Дверь кабины (7555В-6100010-10)
Окно раздвижное (7555В-5403010)
Панель приборов (7555В-5325440-10)
Панель приборов верхняя (7555В-5325250-10)
Установка кожуха пола (75131-5107003)
Установка стеклоочистителя (7555В-5205002) и стеклоомывателя (75306-5208002)
Установка сидений и трубопроводов (7555В-6800006-20)
Установка площадок и поручней
Установка отопительнокондиционерного блока (75131-8100002-60)
Установка трубопроводов отопителя кабины (75131-8100005)
Установка трубопроводов кондиционера (75131-8100008-30)
Установка фильтра очистки воздуха в кабине (75131-8122002)
Установка противосолнечной шторки (7555В-8204005-10)
Установка зеркал заднего вида левого крыла (75306-8201005-10)
Установка зеркал заднего вида правого крыла (75306-8201005-10)
Установка кронштейнов зеркал левого крыла (75306-8201006-10)
Установка кронштейнов зеркал правого крыла (75306-8201006-10)
Капоты и оперение (75131-8400002-20)
Установка системы видеообзора по шасси (75131-7912002)
Установка системы видеообзора по кабине (75131-7912003)
Установка платформы, камневыталкивателей и брызговиков (75136-8500001)
Установка цилиндров опрокидывающего механизма (7513-8600001)
Цилиндр опрокидывающего механизма (7513-8603010)
Трубопроводы опрокидывающего механизма (75131-8600005-40)
Блок управления (75132-8606410)
Гидрораспределитель (75306-8606100-10)
Клапан вспомогательный (7820-4603100)
Клапан предохранительный (7823-4617100)
Клапан (75306-8609360)
Фильтр (75137-3442010)
Коллектор сливной (75306-8609320)
Автомат разгрузки насоса (75131-3428010)
Блок управления (7131-3428020)
Клапан двухмагистральный (78221-4619074)
Установка насоса и карданного вала (75131-8600032-20)
Установка масляного бака(75131-8600034-20)
Бак масляный (75131-8608008-20)
Датчик аварийного уровня масла (75481-8608172)
Установка выключателя (75131-8606002-10) и датчика положения платформы (7513-8601002)
Комплект инструмента и принадлежностей
Инструмент специальный на 5 машин
Комплект съёмников
Установка системы пожаротушения (75131-3910007-10)
Подшипники
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
1
201495
Болт
2
252136
Шайба
3
549А-2907240
Насос
4
160-170-58-2-2
Кольцо
5
050-060-58-2-2
Кольцо
6
549Б-2907127-01
Крышка нижняя
7
7519-2907142
Фильтр
8
549Б-2907427
Вкладыш
9
549Б-2907455
Кольцо
10
549Б-2907447
Опора шаровая
11
343555
Штифт
12
549Б-2907433
Прокладка
12
549Б-2907434
Прокладка
13
549Б-2907428
Крышка
14
252138
Шайба
15
340348
Болт М14х45
16
6422-3515006
Клапан
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
