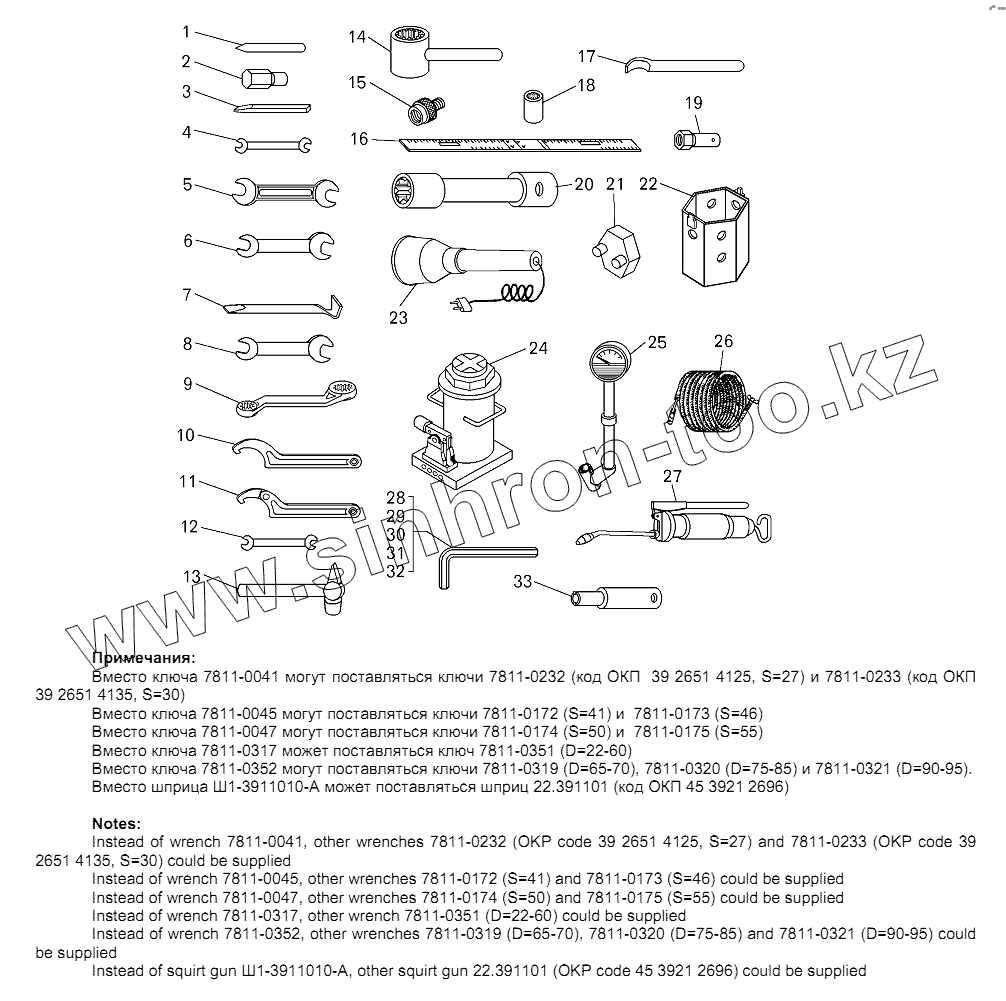

Комплект инструмента и принадлежностей
Инструмент специальный на 5 машин
Комплект съёмников
Установка системы пожаротушения (75131-3910007-10)
Подшипники
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
Позиция на иллюстрации
Заводской номер детали
Название детали
7811-0043
7811-0043
Ключ S=32х36
7811-0021
7811-0021
Ключ S=12x14
7811-0023
7811-0023
Ключ S=17x19
7811-0531
7811-0531
Ключ S=5,5х7
ШНКФ764439001
ШНКФ764439001
Набор торцовых ключей
75131-3924314
75131-3924314
Ключ крышки цилиндра
7513-3924095
7513-3924095
Ключ
75303-3924060
75303-3924060
Ключ
75211-3924316
75211-3924316
Ключ торцовый 50
75211-3924600
75211-3924600
Ключ присоединительный
7811-0025
7811-0025
Ключ S=22х24
3023077
3023077
Переходник
75132-3816390-10
75132-3816390-10
Манометр для замера давления со шланга
75211-3924606
75211-3924606
Вороток
7810-0928
7810-0928
Отвертка
7810-0982
7810-0982
Отвертка
7814-0253
7814-0253
Плоскогубцы
549Б-3723096
549Б-3723096
Вилка с проводами
500-3919010-02
500-3919010-02
Сумка инструментальная
1
7851-0162
Бородок
2
540-3924330
Головка для отвертывания пробок заднего моста и планетарной передачи
3
2810-0195
Зубило
4
7811-0003
Ключ S=8-10
5
7811-0041
Ключ (могут поставляться ключи 7811-0232 и 7811-0233)
6
7811-0045
Ключ S = 41-46 (могут поставляться ключи 7811-0172 и 7811-0173)
7
540-3901028
Лопатка монтажная
8
7811-0046
Ключ S=46-50
8
7811-0047
Ключ S = 50-55 (могут поставляться ключи 7811-0174 и 7811-0175)
9
7811-0290
Ключ
10
7811-0317
Ключ D=45-52
11
7811-0352
Ключ Д = 65-110
12
7811-0461
Ключ S = 11-13
13
7850-0118
Молоток
14
549А-3924060
Ключ торцовый специальный
15
14-3114250
Адаптер
16
7513-3924130
Линейка характеристическая
17
ИП-3901284
Лопатка монтажная
18
7519-3924320
Головка торцевого ключа
19
540-3924030
Ключ торцовый гайки крепления рулевого колеса
20
7519-3924316
Ключ торцовый специальный S=41
21
540-3924442
Вставка для ключа
22
7540-3901114
Ключ гайки крепления реактивной штанги
23
ЛП-93А6М
Светильник переносной
24
111-3913010
Домкрат гидравлический
25
МД14-3912200
Манометр шинный МД14
26
75131-3917350
Шланг для накачивания шин
27
Ш1-3911010-А
Шприц рычажно-плунжерный
28
7823-3924044
Ключ
29
7823-3924046
Ключ
30
7823-3924048
Ключ
31
7823-3924056
Ключ
32
7823-3924057
Ключ
33
549А-3924040
Ключ специальный трубчатый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
/110.gif)
