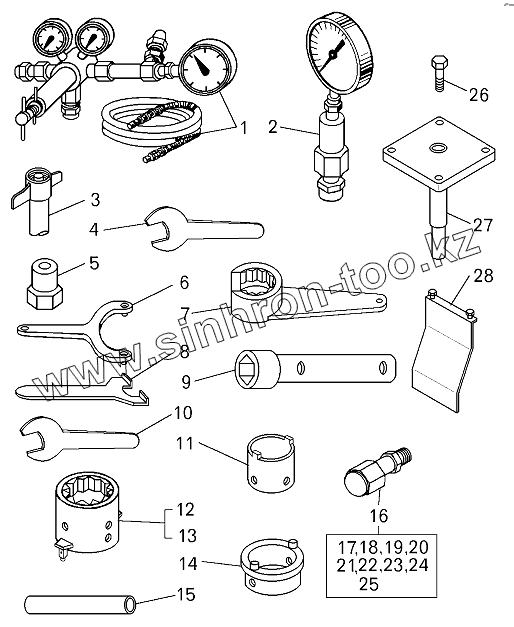

Каталог запасных частей к технике: БелАЗ-75131. Инструмент специальный на 5 машин
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
75131 (2016)
75131 (2017)
75302, 75306, 75307, 75309 (2016)
7540 (А, В, Е, С, D, К) (2015)
75450 (2010)
7547, 75473 (2014)
75581, 75583 (2015)
76470 (дополнение) (2017)
БелАЗ-540А (1975)
БелАЗ-7512 (2002)
БелАЗ-7513 (2002)
БелАЗ-75131 (2008)
БелАЗ-75131 (2012)
БелАЗ-75131 (доп. к каталогу) (2015)
БелАЗ-7522
БелАЗ-7523
БелАЗ-75231
БелАЗ-75306 (2010)
БелАЗ-7540
БелАЗ-75401
БелАЗ-7540B (2009)
БелАЗ-7540C (2009)
БелАЗ-7540D (2009)
БелАЗ-7540K (2009)
БелАЗ-7540А (2009)
БелАЗ-7547
БелАЗ-7548А (2000)
БелАЗ-7549 (2002)
БелАЗ-7555A
БелАЗ-75600 (2010)
БелАЗ-76470 (2012)
Общий (см. мод-ции)
Схема
>
Не выбрано
Установка дизель – генератора (75131-1000003-03)
Дизель – генератор (75131-1000004-25, 75131-1000004-26, 75131-1000004-27)
Установка системы пневмостартерного пуска двигателя (75131-1000007-10)
Баллон воздушный с кронштейном (7513-1031010)
Клапан пусковой (7549-1032180)
Кран запорный (75211-1032800-10)
Клапан защитный одинарный (100-3515010)
Дозатор смазки (7549-1063010)
Установка предпускового подогревателя
Пневмостартер и его установка (75131-1026002)
Пневмодвигатель (7549-1026100)
Привод пневмостартера (75131-1026200)
Установка топливного бака (75131-1100001-10, 75131-1100001-02)
Бак топливный (75131-1101010-20)
Бак топливный (с системой заправки Wiggins), (75131-1101010-21)
Установка воздушных фильтров (75131-1100005)
Установка воздушных фильтров с системой очистки Flitguard (7513-1100005-10)
Фильтр воздушный (75131-1109010)
Фильтр воздушный (7513-1109010-10)
Топливные трубопроводы (75131-1100006-10)
Топливные трубопроводы с фильтрами Flitguard (75131-1100006-30)
Насос топливный (7512-1113010)
Обогреватель топлива с фильтром (7512-1138010)
Педаль привода управления подачей топлива (75131-1108002)
Установка системы выпуска отработавших газов (75131-1200003-20)
Установка блока радиаторов и кожухов защитных (75131-1300010-10)
Блок радиаторов с кожухом вентилятора (75131-1300020)
Блок радиаторов с жалюзи (75131-1300030-10)
Радиатор (75131-1301010-10)
Трубопроводы системы охлаждения двигателя (75131-1300010-10)
Кран сливной (549А-1305010)
Установка привода жалюзи радиатора (75131-1300015)
Пневмопереключатель (549Б-1310300)
Жалюзи радиатора (75131-1310110-10)
Установка электрооборудования (75131-2100022-14)
Шкаф с пускорегулирующей аппаратурой (главный вид) (75131-2112010-21)
Шкаф с пускорегулирующей аппаратурой (75131-2112010-21)
Вентилируемая тормозная установка (7512-2126004-10)
Вентилятор (7512-2126910)
Секция резистора (7512-2126080-10)
Установка вентилятора охлаждения тяговых электромашин (75131-2100040)
Установка всасывающих воздухопроводов (75131-2100044-30)
Установка нагнетательных воздухопроводов (73131-2100049-30)
Установка ходового командоконтроллера (75131-2100076)
Вал акселератора (75145-1108040)
Командоконтроллер ходовой (75306-2108210)
Установка тормозной педали
Монтаж электрооборудования в кабине (75131-2100062-40)
Силовые провода и детали их крепления на шасси (75131-2100060-14
Мост задний (75132-2400010, 75132-2400010-01, 75132-2400010-02, 75132-2400010-03)
Электромотор-колесо (75132-3112010, 75132-3112010-01, 75132-3112010-02, 75132-3112010-03)
Электродвигатель тяговый ЭД 136 с тормозными механизмами (75132-2103004)
Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6 с тормозными механизмами (75132-2103004-01, 75132-2103004-02, 75132-2103004-03)
Редуктор электромотор-колеса (75132-2405010-10)
Фильтр (75132-2405070, 75132-2405071)
Ряд первый редуктора электромотор-колеса (75132-2405250)
Ступица электромотор-колеса (75132-3104006-10)
Рама (75131-2800010-30)
Установка брызговиков двигателя
Установка передней подвески (75131-2900001-30, 75131-2900001-40)
Установка задней подвески (75131-2900002, 75131-2900002-20)
Цилиндр подвески передний (7513-2907020-10, 7513-2907020-20)
Крышка переднего цилиндра подвески верхняя
Крышка переднего цилиндра подвески нижняя
Цилиндр подвески задний (7513-2917020-10, 7513-2917020-20, 7513-2917021-20)
Крышка заднего цилиндра подвески верхняя
Крышка заднего цилиндра подвески нижняя Figure 2.8.8
Насос (549А-2907240, 7519-2907240)
Ось передняя с тормозами (7513-3000012-20)
Кулак поворотный с тормозами и поворотным механизмом (7513-3001006-30, 7513-3001007-30)
Колеса и детали их крепления (7513-3100004, 75136-3100005)
Детали колес (75131-3101011)
Установка корпусов СКТ передних колес (75131-3116004-20)
Установка корпусов СКТ задних колес (75131-3116005-20)
Установка рулевого управления (75137-3400001)
Колонка рулевая с кронштейном (75474-3444009)
Колонка рулевого управления (75474-3444010)
Вал карданный рулевого управления
Трубопроводы рулевого управления (вид I), (75137-3400001)
Тяга рулевой трапеции (75131-3003052-02)
Цилиндры поворота (75132-3429010-10, 75132-3429011-10)
Коллектор(75132-3408800)
Пневмогидроаккумулятор (75303-3545010)
Монтаж гидравлического привода тормозов (75131-3500003-14)
Клапан соединительный (75212-3408430)
Клапан двухмагистральный (75221-4619074)
Кран управления тормозами (7555А-3514010-01)
Двойной защитный клапан (75125-3515110)
Распределитель (75450-3537070)
Кран управления стояночным тормозом (75570-3537010)
Пневмогидроаккумулятор (7545-3545010)
Монтаж трубопроводов компрессора (75131-3500016-10)
Монтаж электрооборудования по кабине
Монтаж электрооборудования по шасси
Установка фар и подфарников (75131-3700006-20)
Установка задних фонарей и фары (75131-3700009-30)
Установка аккумуляторных батарей и монтаж проводов
Монтаж проводов кондиционера (75137-3700072-10)
Подключение компрессора кондиционера (75306-3700076-20)
Монтаж системы контроля давления в шинах по шасси (75131-3700080-30)
Монтаж системы контроля давления в шинах по кабине (75310-3700081-10
Установка электрооборудования зеркал с электроподогревом по шасси (75131-3700031)
Установка электрооборудования зеркал с электроподогревом по кабине (75131-3700032)
Монтаж проводов системы смазки “Lincoln” по шасси (75131-3700051)
Монтаж проводов системы смазки “Lincoln” по кабине (75131-3700051)
Монтаж электрооборудования системы пожаротушения в кабине (75131-3767007-10)
Монтаж электрооборудования системы пожаротушения по шасси (75131-3767010-10)
Установка панели приборов (75131-3800020-30)
Установка кабины на шасси (75306-5000002-30)
Кабина (75306-5000012-40). Установка подушек опоры кабины
Кабина (75306-5000012-40). Установка дверей, окон и кожуха защитного
Кабина (75306-5000012-40). Установка приборных панелей и накладок
Кабина (75306-5000012-40). Установка декоративных панелей
Дверь кабины (7555В-6100010-10)
Окно раздвижное (7555В-5403010)
Панель приборов (7555В-5325440-10)
Панель приборов верхняя (7555В-5325250-10)
Установка кожуха пола (75131-5107003)
Установка стеклоочистителя (7555В-5205002) и стеклоомывателя (75306-5208002)
Установка сидений и трубопроводов (7555В-6800006-20)
Установка площадок и поручней
Установка отопительнокондиционерного блока (75131-8100002-60)
Установка трубопроводов отопителя кабины (75131-8100005)
Установка трубопроводов кондиционера (75131-8100008-30)
Установка фильтра очистки воздуха в кабине (75131-8122002)
Установка противосолнечной шторки (7555В-8204005-10)
Установка зеркал заднего вида левого крыла (75306-8201005-10)
Установка зеркал заднего вида правого крыла (75306-8201005-10)
Установка кронштейнов зеркал левого крыла (75306-8201006-10)
Установка кронштейнов зеркал правого крыла (75306-8201006-10)
Капоты и оперение (75131-8400002-20)
Установка системы видеообзора по шасси (75131-7912002)
Установка системы видеообзора по кабине (75131-7912003)
Установка платформы, камневыталкивателей и брызговиков (75136-8500001)
Установка цилиндров опрокидывающего механизма (7513-8600001)
Цилиндр опрокидывающего механизма (7513-8603010)
Трубопроводы опрокидывающего механизма (75131-8600005-40)
Блок управления (75132-8606410)
Гидрораспределитель (75306-8606100-10)
Клапан вспомогательный (7820-4603100)
Клапан предохранительный (7823-4617100)
Клапан (75306-8609360)
Фильтр (75137-3442010)
Коллектор сливной (75306-8609320)
Автомат разгрузки насоса (75131-3428010)
Блок управления (7131-3428020)
Клапан двухмагистральный (78221-4619074)
Установка насоса и карданного вала (75131-8600032-20)
Установка масляного бака(75131-8600034-20)
Бак масляный (75131-8608008-20)
Датчик аварийного уровня масла (75481-8608172)
Установка выключателя (75131-8606002-10) и датчика положения платформы (7513-8601002)
Комплект инструмента и принадлежностей
Инструмент специальный на 5 машин
Комплект съёмников
Установка системы пожаротушения (75131-3910007-10)
Подшипники
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации
Заводской номер детали
Название детали
549А-3830390
549А-3830390
Манометр
1
531-3924370-10
Переходник для зарядки цилиндров подвески
2
540-3816390-10
Манометр для замера давления в цилиндрах подвески со шлангом
3
7519-3924430
Приспособление для открытия клапана цилиндра подвески
4
525-3916673-01
Ключ 68
5
549Б-3924094
Ключ специальный
6
7519-3924310
Ключ для гайки ЦОМа
7
75131-3924230
Ключ регулировочного упора
8
549Б-3924092
Ключ специальный
9
7519-3924324-01
Ключ торцовый 32-46
10
549А-3901674-01
Ключ 75
11
75131-3924096
Ключ гайки вентилятора
12
7519-3924070-10
Ключ гаек подвески
13
7519-3924076
Ключ 180
14
549А-3924070
Ключ специальный
15
7513-3924134
Стойка упора
16
75131-8609930
Полумуфта
17
540-3405118
Пружина
18
9571-8609474-20
Втулка
19
9571-8609475-20
Упор
20
9571-8609476-20
Гнездо клапана
21
030-035-30-2-2
Кольцо
22
035-040-30-2-2
Кольцо
23
22.225-60+150
Шарик
24
342502
Гайка
25
344289
Штуцер
26
201497
Болт
27
75132-3924340
Кронштейн
28
75132-3924380
Пластина
