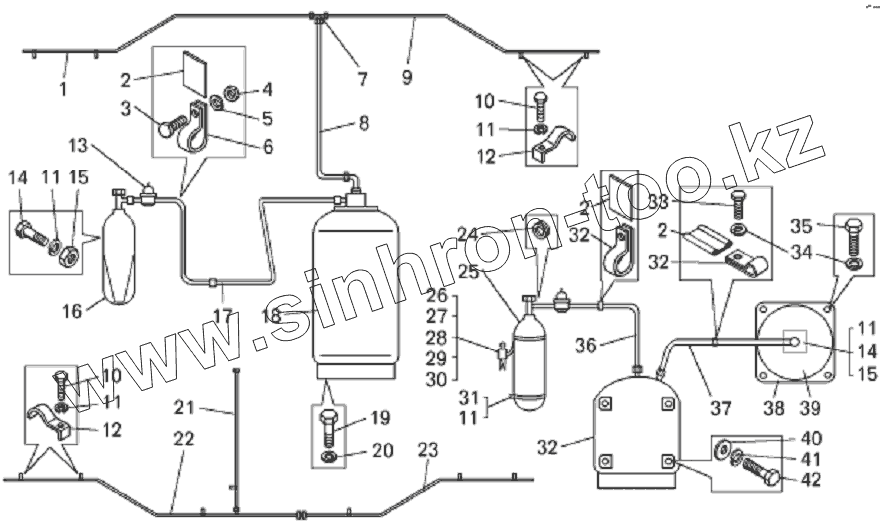

Каталог запасных частей к технике: БелАЗ-75131. Установка системы пожаротушения
1
2
2
2
3
4
5
6
7
8
9
10
10
11
11
11
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 344619 | 344619 | Кляммер | |
| 201420 | 201420 | Болт | |
| 1 | СКП2.13.02.000 | Трубопровод магистральный | |
| 2 | 540А-1104519-01 | Прокладка | |
| 3 | 201418 | Болт | |
| 4 | 250508 | Гайка | |
| 5 | 252004 | Шайба | |
| 6 | 379198 | Кляммер | |
| 7 | СКП2.08.00.003 | Тройник | |
| 8 | СКП2.00.22.000-04 | Рукав | |
| 9 | СКП2.13.04.000 | Трубопровод продольный | |
| 10 | 201499 | Болт | |
| 11 | 252156 | Шайба | |
| 12 | 540В-3408106 | Скоба | |
| 13 | СКП2.00.19.000 | Редуктор | |
| 14 | 201497 | Болт | |
| 15 | 250512 | Гайка | |
| 16 | СКП2.00.16.000 | Баллон с корзиной | |
| 17 | СКП2.00.20.000-07 | Рукав | |
| 18 | СКП2.00.06.000 | Бак порошковый | |
| 19 | 201583 | Болт М14х25 | |
| 20 | 252158 | Шайба 14.ОТ | |
| 21 | СКП2.00.21.000-05 | Рукав | |
| 22 | СКП2.13.03.000 | Трубопровод продольный | |
| 23 | СКП2.13.01.000 | Трубопровод магистральный | |
| 24 | 500-1015079 | Втулка | |
| 25 | СКП2.00.13.000 | Баллон с корзиной | |
| 26 | СКП.2.00.18.013 | Скоба | |
| 27 | 250464 | Гайка | |
| 28 | 220082 | Винт | |
| 29 | 252133 | Шайба | |
| 30 | СКП.2.00.18.012 | Скоба | |
| 31 | 201493 | Болт | |
| 32 | СКП2.00.08.000 | Бак растворный | |
| 33 | 201454 | Болт | |
| 34 | 252135 | Шайба | |
| 35 | 201452 | Болт | |
| 36 | СКП2.00.20.000-06 | Рукав | |
| 37 | СКП2.00.21.000-03 | Рукав | |
| 38 | 75131-3910026 | Крышка | |
| 39 | СКП3.00.17.000 | Барабан | |
| 40 | 252017 | Шайба | |
| 41 | 252139 | Шайба | |
| 42 | 202115 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
