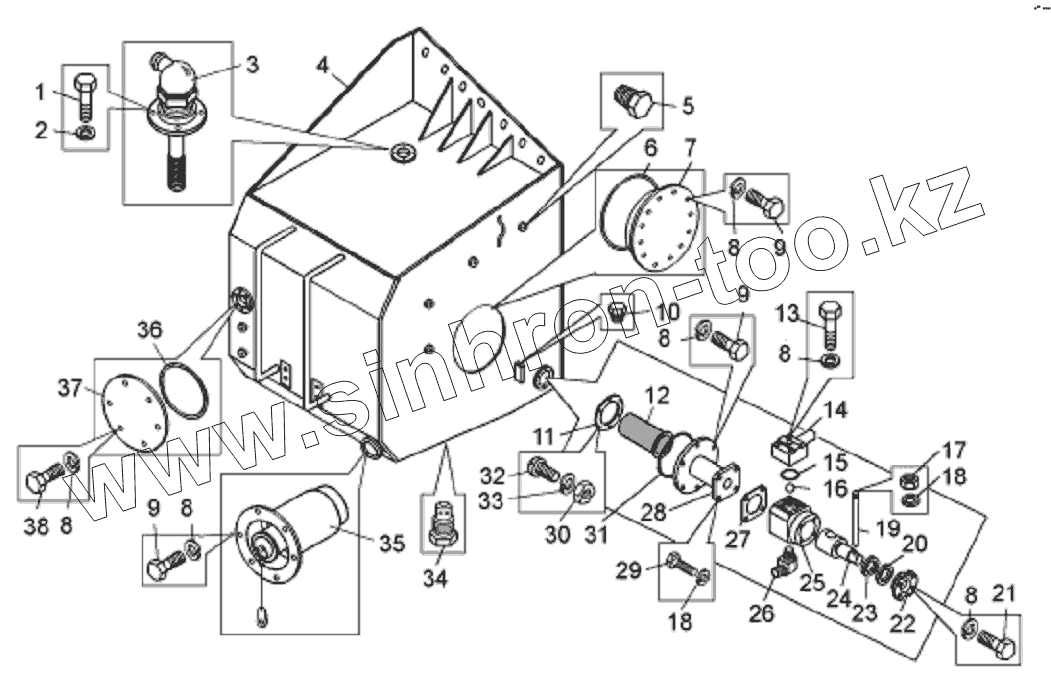

Каталог запасных частей к технике: БелАЗ-75131. Бак топливный (с системой заправки «Wiggins»)
1
2
3
4
5
6
7
8
8
8
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 75131-1116010 | 75131-1116010 | Кран топливный с фильтром | |
| 1 | 201420 | Болт | |
| 2 | 252134 | Шайба | |
| 3 | ZV10B | Вентиль топливный | |
| 4 | 75131-1101012-21 | Корпус топливного бака | |
| 5 | 262545 | Пробка | |
| 6 | 385-400-85-2-2 | Кольцо | |
| 7 | 7530-1101018 | Крышка | |
| 8 | 252135 | Шайба | |
| 9 | 201456 | Болт | |
| 10 | 262543 | Пробка | |
| 11 | 7519-1104487 | Фланец прижимной | |
| 12 | 527-8608157 | Каркас с сеткой в сборе | |
| 13 | 201466 | Болт | |
| 14 | 7512-1104541 | Корпус клапана | |
| 15 | 038-046-46-2-2 | Кольцо | |
| 16 | 26,988-60±150 | Шарик | |
| 17 | 250512 | Гайка | |
| 18 | 252136 | Шайба | |
| 19 | 7521-1116036-01 | Ручка | |
| 20 | 525-3405070 | Манжета | |
| 21 | 201460 | Болт | |
| 22 | 75131-1116026 | Крышка сальника | |
| 23 | 525-3405072 | Манжета | |
| 24 | 7512-1116018 | Пробка крана | |
| 25 | 7512-1116016 | Корпус крана | |
| 26 | 344512 | Угольник | |
| 27 | 7521-1116038 | Прокладка | |
| 28 | 75131-1116020 | Корпус | |
| 29 | 201497 | Болт | |
| 30 | 250464 | Гайка | |
| 31 | 104-110-36-2-2 | Кольцо | |
| 32 | 220080 | Винт | |
| 33 | 252133 | Шайба | |
| 34 | 549А-1101264 | Пробка сливного крана | |
| 35 | ZNC4 | Клапан ускоренной заправки топливом | |
| 36 | 130-140-58-2-2 | Кольцо | |
| 37 | 75145-3827028 | Крышка | |
| 38 | 201454 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
