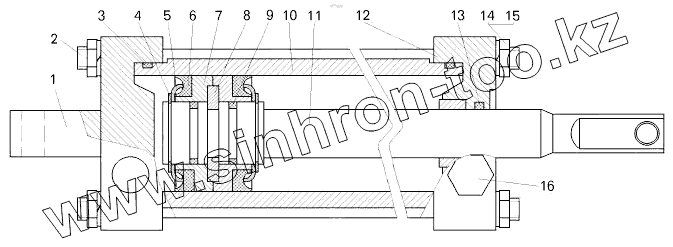

Цилиндр управления (7648-8060100);Control cylinder
Каталог запасных частей к технике: БелАЗ 76470 (дополнение). Цилиндр управления (7648-8060100);Control cylinder
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
75131 (2016)
75131 (2017)
75302, 75306, 75307, 75309 (2016)
7540 (А, В, Е, С, D, К) (2015)
75450 (2010)
7547, 75473 (2014)
75581, 75583 (2015)
76470 (дополнение) (2017)
БелАЗ-540А (1975)
БелАЗ-7512 (2002)
БелАЗ-7513 (2002)
БелАЗ-75131 (2008)
БелАЗ-75131 (2012)
БелАЗ-75131 (доп. к каталогу) (2015)
БелАЗ-7522
БелАЗ-7523
БелАЗ-75231
БелАЗ-75306 (2010)
БелАЗ-7540
БелАЗ-75401
БелАЗ-7540B (2009)
БелАЗ-7540C (2009)
БелАЗ-7540D (2009)
БелАЗ-7540K (2009)
БелАЗ-7540А (2009)
БелАЗ-7547
БелАЗ-7548А (2000)
БелАЗ-7549 (2002)
БелАЗ-7555A
БелАЗ-75600 (2010)
БелАЗ-76470 (2012)
Общий (см. мод-ции)
Схема
>
Не выбрано
Установка водяного насоса с приводом (76470-8060001);Mounting of water pump with drive
Привод водяного насоса (76470-8060002);Drive of water pump
Опора с амортизатором (76470-8060010);Support with shock absorbers
Установка лафетного ствола с цилиндром управления (7648-8060003);Mounting of carriage barrel with control cylinder
Ствол лафетный с механизмом поворота (76470-8060120);Carriage barrel with turn gear
Цилиндр управления (7648-8060100);Control cylinder
Установка управления лафетным стволом (7648-8060006);Set of carriage barrel control
Блок управления (7648-8060410);Control unit
Установка трубопроводов поливооросительной системы (7648А-8060005);Mounting of pipelines of sprinkling-irrigation system
Установка цистерны и крышки заливной горловины (76470-8513001-10);Mounting of water cistern and cover of priming neck
Установка управления приводом водяного насоса (7648-8600003);Set of water pump drive control
Установка трубопроводов привода центробежного насоса (76470-8600005-20);Mounting of pipelines of rotary pump drive
Панель управления (76470-8607204-01);Control panel
Масляный бак (76470-8608008);Oil tank
Монтаж электрооборудования на кабине (76470-3700007-20) (без рисунка);Mounting of electrical equipment in the cabin (without figure)
Монтаж электроборудования на шасси (76470-3700010) (без рисунка);Mounting of electrical equipment (without figure)
Монтаж электрооборудования и проводов по цистерне (76470-3700011);Mounting of electrical equipment and wiring over the cistern (without figure)
Панель приборов с приборами (76470-3800001-20);Instrumentation panel with controls
Установка поручней на цистерне (76470-8012001);Mounting of handrails on the cistern
Установка брызговиков (7648-8511002);Mounting of body mud flaps
Установка лестницы (7648-8012008);Mounting of ladder
Установка структуры безопасности (76470-000004);Mounting of safety structure
Рама (76470-2800010);Frame
Подшипники;Bearings
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации
Заводской номер детали
Название детали
1
7648-8060110
Крышка
2
7648-8060118
Стяжка
3
070-075-30-2-3
Кольцо
4
500-3502134
Кольцо
5
7421-3421218
Манжетодержатель
6
3-60x40-6
Манжета
7
7421-3421214
Втулка
8
7421-3421216
Полукольцо
9
027-032-30-2-3
Кольцо
10
7421-3421202
Цилиндр
11
7648-8060116
Шток цилиндра
12
7648-8060119
Крышка цилиндра
13
025-030-30-2-3
Кольцо
14
Гайка М14
Гайка
15
Шайба 14 ОТ
Шайба
16
262542
Пробка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
