Каталог запасных частей к технике: БелАЗ 75581, 75583. Окно раздвижное (7555В-5403010);Sliding window

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка дизель – генератора (75581-1000003, 75583-1000003);Mounting of diesel generator Дизель – генератор (75581-1000004, 75583-1000004);Diesel generator Установка предпускового подогревателя (75581-1000008);Mounting of pre-starting heater Установка предпускового подогревателя (75583-1000008);Mounting of pre-starting heater Установка топливного бака (75570-1100001-10);Mounting of fuel tank Бак топливный (75570-1101010-10);Fuel tank Установка воздушных фильтров (75580-1100005, 75583-1100005);Mounting of air filters Фильтр воздушный (75131-1109010);Air filter Топливные трубопроводы (75570-1100006-20);Fuel pipelines Топливные трубопроводы (75583-1100006);Fuel pipelines Обогреватель топлива с фильтром (75570-1138010, 75583-1138010);Fuel heater with filter Насос топливный (7512-1113010);Fuel pump Установка педали подачи топлива (75581-1108002, 75583-1108002);Mounting of fuel supply drive pedal Установка системы выпуска отработавших газов (75580-1200003, 75583-1200003);Mounting of the exhaust system Установка блока радиаторов и кожухов защитных (75580-1300010, 75583-1300010);Mounting of radiators set and protective housings Блок радиаторов с кожухом вентилятора (75570-1300008);Set of radiators with fan housing Радиатор (75570-1301010);Radiator Трубопроводы системы охлаждения двигателя (75580-1300010, 75583-1300010);Pipelines of the engine cooling system Трубопроводы системы охлаждения двигателя (75583-1300010);Pipelines of the engine cooling system Краник сливной (549А-1305010);Drain cock Жалюзи радиатора (75570-1310110);Radiator shutters Установка привода жалюзи радиатора (75131-1300015);Mounting of radiator shutters drive Установка привода жалюзи радиатора (75131-1300015);Mounting of radiator shutters drive Пневмопереключатель (549Б-1310300);Pneumatic switch Установка электрооборудования (75581-2100022);Mounting of electrical equipment Вентилируемая тормозная установка (7512-2126004);Vented brake unit Секция резистора (7512-2126080);Resistor section Вентилятор (7512-2126910);Fan Установка вентилятора охлаждения тяговых электромашин (75581-2100040);Mounting of fan of haul electrical units cooling Установка всасывающих воздухопроводов (75581-2100044);Mounting of suction air ducts Силовые провода и детали их крепления на шасси (75581-2100060) (рисунок I);Power cables and parts of their fastening at chassis (without figure) Силовые провода и детали их крепления на шасси (75581-2100060) (рисунок II);Power cables and parts of their fastening at chassis (without figure) Монтаж электрооборудования в кабине 75581-2100062;Mounting of electrical equipment in the cab Установка ходового командоконтроллера (75131-2100076);Mounting of running command controller Вал акселератора (75145-1108040);Accelerator shaft Командоконтроллер ходовой (75306-2108210);Running command controller Установка тормозной педали (75307-2100080);Mounting of brake pedal Мост ведущий задний (75581-2400010);Driving axle Электромотор-колесо (75581-3112010);Electromotor-wheel Электродвигатель тяговый КТЭ-90 с тормозными механизмами (75581-2103005);Haul electromotor КТЭ-90 with brake mechanisms Редуктор электромотор-колеса (75580-2405010);Reducer of electromotor-wheel Ряд первый редуктора электромотор-колеса (75580-2405250);First row of electromotor-wheel reducer Фильтр (75132-2405070, 75132-2405071);Filter Ступица электромотор-колеса (75580-3104006);Electromotor-wheel hub Рама (75581-2800010, 75583-2800010);Frame Установка брызговиков (75581-2802004);Mounting of mud shields Установка передней подвески (75570-2900001);Mounting of front suspension Установка задней подвески (75580-2900002);Mounting of rear suspension Цилиндр подвески передний (7557-2907020);Front suspension cylinder Крышка переднего цилиндра подвески верхняя;Upper cover of front suspension cylinder Крышка переднего цилиндра подвески нижняя;Lower cover of front suspension cylinder Цилиндр подвески задний (7557-2917020);Rear suspension cylinder Крышка заднего цилиндра подвески верхняя;Upper cover of rear suspension cylinder Крышка заднего цилиндра подвески нижняя;Lower cover of rear suspension cylinder Насос (549А-2907240);Pump Ось передняя с тормозами (75570-3000012);Front axle with brakes Кулак поворотный со ступицей и тормозами правый (75570-3001006);Steering knuckle with hub and brakes, RH Установка передних колес (75570-3100004-70);Mounting of front wheels Установка задних колес (75580-3100005);Mounting of rear wheels Колесо и шина (75570-3101011-70);Wheel and tire Колесо (75570-3101012-10);Wheel Установка корпусов СКТ передних колес (75570-3116004-10);Mounting of CKT bodies in front wheels Установка корпусов СКТ задних колес (75580-3116005);Mounting of CKT bodies in rear wheels Установка рулевого управления (75580-3400001);Mounting of steering Колонка рулевая с кронштейном (75474-3444009);Steering column with bracket Колонка рулевого управления (75474-3444010);Steering column Вал карданный рулевого управления (7555-3401048);Steering cardan shaft Кардан вала рулевого управления (500-3401096-11);Steering cardan shaft Фланец с подшипником (75474-3401259);Flange with bearing Вал рулевого механизма (75481-3401270-10);Steering mechanism shaft Трубопроводы рулевого управления (75580-3400001);Steering pipelines Трубопроводы цилиндров поворота рулевого управления (75580-3400001) (продолжение рисунка 71);Pipelines of steering turn cylinders Тяга рулевой трапеции (75570-3003052);Link of steering trapezoid Цилиндры поворота (75570-3429010-01);Turn cylinders Коллектор (75132-3408800);Collector Фильтр (75137-3442010);Filter Пневмогидроаккумулятор (75306-3415010) Figure 2.10.14 – Pneumatic hydroaccumulator Монтаж гидравлического привода тормозов (рисунок I) (75580-3500003);Mounting of hydraulic brake drive Монтаж аппаратов гидравлического привода тормозов (рисунок II) 75580-3500003);Mounting of apparatus brake hydraulic drive Клапан соединительный (75212-3408430);Connective valve Клапан двухмагистральный (78221-4619074);Double-way valve Кран управления тормозами (7555А-3514010-01);Control brake valve Двойной защитный клапан (75125-3515110);Dual safety valve Распределитель (75450-3537070);Distributor Пневмогидроаккумулятор (75450-3415010);Pneumatic hydroaccumulator Монтаж трубопроводов компрессора (75570-3500016-10);Mounting of compressor pipelines Предохранитель против замерзания (100-3536010);Defroster Монтаж электрооборудования по кабине (75581-3700007)(рисунок I);Mounting of electrical equipment in the cabin Монтаж электрооборудования по кабине (75581-3700007) (рисунок II);Mounting of electrical equipment in the cabin Установка фар и подфарников (75581-3700006);Mounting of headlights Установка задних фонарей и фары (75581-3700009);Mounting of taillights Установка аккумуляторных батарей и монтаж проводов (75581-3700008);Installation of storage batteries and cables montage Монтаж электрооборудования на шасси (75581-3700010) (без рисунка);Mounting of electrical equipment at chassis (without figure) Монтаж проводов системы смазки “Lincoln” в кабине (75137-3700051);Arrangement of wiring of “Lincoln” lubrication system in the cabin Монтаж проводов системы смазки “Lincoln” по шасси (75581-3700055);Arrangement of wiring of “Lincoln” lubrication system on chassis Монтаж проводов кондиционера (75137-3700072-10);Mounting of conditioner wires Подключение компрессора кондиционера (75306-3700076-20);Connection of compressor conditioner Монтаж системы контроля давления в шинах по шасси (75581-3700080);Mounting of the tires pressure control system over chassis Монтаж системы контроля давления в шинах по кабине (75310-3700081-10);Mounting of the tires pressure control system in the cabin Монтаж электрооборудования системы пожаротушения в кабине (75580-3767007-10);Mounting of electrical equipment of fire fighting system in the cabin Монтаж электрооборудования системы пожаротушения по шасси (75580-3767010-10);Arrangement of wiring of fire fighting system on chassis Установка панели приборов (75581-3800020);Mounting of instrumentation panel Комплект инструмента и принадлежностей (75580-3900005);Tools and accessories kit Инструмент специальный на 5 машин (75580-3900006);Special tools for 5 trucks Установка системы пожаротушения (75570-3910007);Mounting of fire fighting system Установка кабины на шасси (75570-5000002-10);Mounting of cabin at chassis Кабина (75306-5000012-40). Установка дверей, окон и кожуха защитного;Cabin. Mounting of doors, windows and protective shroud Кабина (75306-5000012-40). Установка приборных панелей и накладок;Cabin. Mounting of instrumentation panels and linings Кабина (75306-5000012-40). Установка декоративных панелей и дверцы шкафа;Cabin. Mounting of decorative panels and cabinet door Дверь кабины (7555В-6100010-10);Door of cabin Окно раздвижное (7555В-5403010);Sliding window Панель приборов (7555В-5325440-10);Instrumentation panel Панель приборов верхняя (7555В-5325250-10);Instrumentation panel, upper Установка кожуха пола (75581-5107003);Mounting of floor housing Установка стеклоочистителей (7555В-5205002) и стеклоомывателя (75306-5208002);Mounting of windshield wipers and windshield washer Установка консоли в кабине (75603-5405002);Mounting of console in the cabin Установка сидений (75603-6800006);Mounting of seats Установка лестницы (75570-8012006);Mounting of ladder Установка отопительнокондиционерного блока (7555В-8100002-11);Mounting of heating and conditioning unit Установка противосолнечной шторки (7555В-8204005-20);Mounting of sun blind Установка трубопроводов отопителя кабины (75581-8100005);Mounting of cabin heater pipelines Установка трубопроводов отопителя кабины (75131-8100005);Mounting of pipelines in the cabin heater Установка трубопроводов кондиционера (75581-8100008);Mounting of conditioner pipelines Установка трубопроводов кондиционера (75131-8100008-50);Mounting of conditioner pipelines Установка кронштейнов зеркал (75306-8201006-10);Mounting of mirrors brackets Установка оперения (75581-8400002);Mounting of fendering Установка системы видеообзора по шасси (75131-7912002);Mounting of video survey system over chassis Установка системы видеообзора по кабине (75131-7912003);Mounting of video survey system in the cabin Установка системы контроля загрузки по шасси (75581-8070002);Mounting of the load system over chassis Установка системы контроля загрузки по кабине (75581-8070003);Mounting of the load system in the cabin Монтаж информационной шины по шасси (75581-8077012);Mounting of info bus over chassis Монтаж информационной шины по кабине (75180-8077016);Mounting of info bus in the cabin Установка платформы (75570-8500001-10), камневыталкивателей и брызговиков;Mounting of body, stone bafflers and mud flaps Установка цилиндров опрокидывающего механизма (7513-8600001);Mounting of hoist cylinders Цилиндр опрокидывающего механизма (7513-8603010);Hoist cylinder Трубопроводы опрокидывающего механизма (рисунок I) (75580-8600005);Pipelines of dumping mechanism Трубопроводы опрокидывающего механизма (рисунок II) (75580-8600005);Pipelines of dumping mechanism Монтаж аппаратов опрокидывающего механизма (рисунок III) (75580-8600005);Mounting of dumping mechanism apparatuses Блок управления (75132-8606410);Control unit Гидрораспределитель (75306-8606100-10);Hydraulic distributor Клапан вспомогательный (7820-4603100);Auxiliary valve Клапан (75306-8609360);Valve Коллектор сливной (75306-8609320);Drain collector Автомат разгрузки насоса (75131-3428010);Automat of pump release Клапан двухмагистральный (78221-4619074);Double-way valve Установка насоса и карданного вала (75581-8600032);Mounting of pumps Установка масляного бака (75570-8600034-10);Mounting of oil tank Бак масляный (75570-8608008-10);Oil tank Установка датчика положения платформы (75570-8601002);Mounting of the body position sensor Установка выключателя (75131-8606002-10);Mounting of the switch (75131-8606002-10) Подшипники;Bearings

1

2

3

4

5

6

7

8

9

10

11

12

13

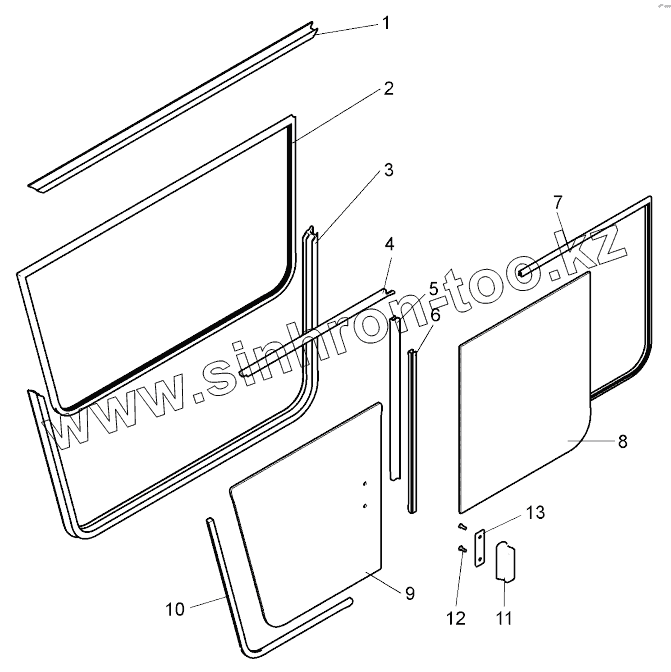

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7555В-5403022		Профиль рамки раздвижного окна
2	7555В-5403042		Уплотнитель подвижного стекла
3	7555В-5403025		Профиль рамки раздвижного окна
4	7555В-5403044		Уплотнитель подвижного стекла
5	7555В-5403431		Обойма стекла
6	7555В-5403045		Уплотнитель подвижного стекла
7	7555В-5403087		Уплотнитель неподвижного стекла
8	7555В-5403082		Стекло окна боковины неподвижное
9	7555В-5403052		Стекло окна боковины подвижное
10	7555В-5403084		Уплотнитель неподвижного стекла
11	7517-5403064		Ручка подвижного стекла
12	223014		Винт
13	7517-5403066		Накладка ручки подвижного стекла

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
