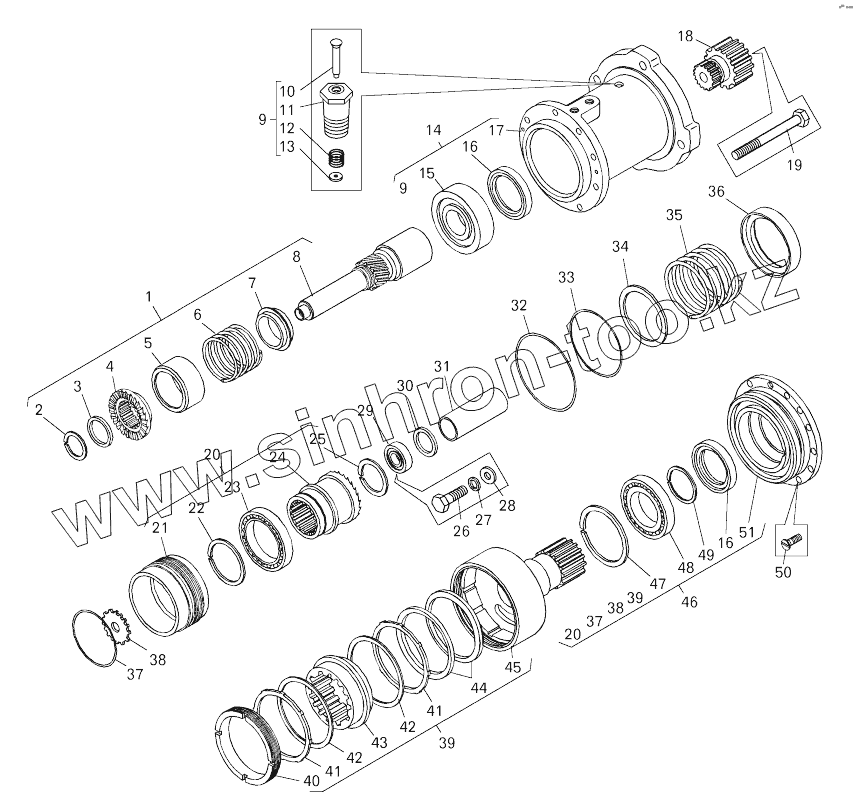

Каталог запасных частей к технике: БелАЗ 7547, 75473. Привод пневмостартера;Pneumatic starter drive

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

16

17

18

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

38

38

39

39

40

41

41

42

42

43

44

45

46

47

48

49

50

51

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7549-1026260		Вал привода в сборе
2	500-3502134		Кольцо
3	7549-1026264		Кольцо упорное
4	7549-1026262		Полумуфта ведомая
5	7549-1026263		Корпус пружины
6	7549-1026265		Пружина муфты
7	7549-1026266-10		Упор пружины
8	7549-1026261-10		Корпус вала привода
9	7549-1026413		Сапун в сборе
10	7549-1026414		Шток сапуна
11	7549-1026415		Корпус
12	7549-1026416		Пружина сапуна
13	7549-1026417		Упор
14	7549-1026270		Корпус привода с подшипником
15	80210АК		Подшипник
16	1,2-50х70-3		Манжета
17	75481-1026271		Корпус привода
18	7555-1026201		Шестерня стартера
19	340027		Болт (84002700)
20	7549-1026250		Полумуфта в сборе
21	7549-1026251		Поршень
22	9590-8530684		Кольцо
23	6-1000912Л		Подшипник
24	7549-1026252		Полумуфта ведущая
25	549-3401538		Кольцо 1Б52
26	201495		Болт
27	252156		Шайба
28	252006		Шайба
29	70-180203АК1		Подшипник
30	7549-1026202		Кольцо
31	7549-1026203		Втулка
32	104-110-36-2-3		Кольцо
33	090-096-36-2-3		Кольцо
34	7549-1026209		Упор пружины
35	7549-1026207		Пружина
36	7549-1026206-10		Кольцо упорное
37	075-080-30-2-2		Кольцо
38	7549-1026221-01		Кольцо шлицевое
39	7549-1026230		Вал-шестерня в сборе
40	7549-1026236		Кольцо резьбовое
41	7549-1026233		Кольцо ведомое
42	7549-1026234		Кольцо фрикционное
43	7549-1026232		Венец шестерни
44	7549-1026235		Пружина
45	7549-1026231		Вал шестерни
46	7549-1026220		Редуктор в сборе
47	525-1701034		Кольцо замковое
48	110А		Подшипник
49	549-3401539		Кольцо
50	223039		Винт
51	7549-1026222		Корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
