Каталог запасных частей к технике: БелАЗ 7547, 75473. Электромагнит;Solenoid

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка двигателя ЯМЗ-240 НМ 2 на самосвале БелАЗ-7547;Mounting of the engine ЯМЗ-240 НМ 2 on the dump truck BELAZ-7547 Установка теплообменника и маслопроводов на самосвале БелАЗ-7547;Mounting of heat exchanger and oil pipes Теплообменник водомасляный;Water-oil heat exchanger Система пневмостартерного пуска двигателя на самосвале БелАЗ-7547;The system of the engine pneumatic start-up Дозатор смазки;Lubrication batcher Кран;Cock Установка пневмостартера;Mounting of pneumatic starter Пневмостартер;Pneumatic starter Пневмодвигатель;Pneumatic motor Привод пневмостартера;Pneumatic starter drive Установка подогревателя на самосвале БелАЗ-7547;Mounting of start-up preheater on the dump truck BELAZ-7547 Установка двигателя КТА 19-С на самосвале БелАЗ-75473;Mounting of the engine KTA 19-C on the dump truck BELAZ-75473 Установка фильтра тонкой очистки масла на самосвале БелАЗ-75473;Mounting of oil fine filter on the dump truck BELAZ-75473 Установка пускового подогревателя на самосвале БелАЗ-75473;Mounting of start-up preheater onto dump truck BELAZ-75473 Установка воздушного фильтра на самосвале БелАЗ-7547;Mounting of air filter on the dump truck BELAZ-7547 Установка воздушного фильтра на самосвале БелАЗ-75473;Mounting of air filter on the dump truck BELAZ-75473 Фильтр воздушный;Air filter Установка топливного бака и топливопроводов на самосвале БелАЗ-7547;Mounting of fuel tank and fuel supply pipes on the dump truck BELAZ-7547 Бак топливный самосвала БелАЗ-7547;Fuel tank on the dump truck BELAZ-7547 Установка топливного бака и топливопроводов на самосвале БелАЗ-75473;Mounting of fuel tank and fuel supply pipes on the dump truck BELAZ-75473 Бак топливный самосвала БелАЗ-75473;Fuel tank on the dump truck BELAZ-75473 Обогреватель топлива с фильтром самосвала БелАЗ-75473;Heater of fuel with filter on the dump truck BELAZ-75473 Привод управления подачей топлива самосвала БелАЗ-7547;Control drive of fuel supply of dump truck BELAZ-7547 Педаль привода подачи топлива, клапан пневматический и их установка на самосвале БелАЗ-7547;Pedal drive of fuel supply, pneumatic valve and their mounting on dump truck BELAZ-7547 Клапан пневматический самосвала БелАЗ-7547;Pneumatic valve of dump truck BELAZ-7547 Привод управления подачей топлива самосвала БелАЗ-75473;Control drive of fuel supply of dump truck BELAZ-75473 Установка системы выпуска отработавших газов на самосвале БелАЗ-7547;Mounting of the exhaust system on dump truck BELAZ-7547 Установка системы выпуска отработавших газов на самосвале БелАЗ-75473;Mounting of the exhaust system on dump truck BELAZ-75473 Трубопроводы системы охлаждения на самосвале БелАЗ-75473;Pipelines of cooling system on dump truck BELAZ-75473 Трубопроводы системы охлаждения на самосвале БелАЗ-7547;Pipelines of cooling system on dump truck BELAZ-7547 Вентиляторы и их привод;Fans and their drive Блок радиаторов на самосвале БелАЗ-7547;Set of radiators of dump truck BELAZ-7547 Установка блока радиаторов и кожуха вентилятора на самосвале БелАЗ-75473;Mounting of set of radiators and fan housing onto dump truck BELAZ-75473 Блок радиаторов на самосвале БелАЗ-75473;Set of radiators of dump truck BELAZ-75473 Радиатор;Radiator Радиатор водяной (ширина 800 мм);Water radiator (width 800 mm) Радиатор масляный (ширина 200м);Oil radiator (width 200 mm) Радиатор водяной (ширина 600 мм);Water radiator (width 600 mm) Привод вентилятора;Fan drive Ролик натяжной;Belt idler Установка жалюзи радиаторов и их привод на самосвале БелАЗ-7547;Mounting of radiators shutters and their drive Жалюзи радиаторов на самосвале БелАЗ-7547;Shutters of radiators of dump truck BELAZ-7547 Пневмопереключатель;Pneumatic switch Установка жалюзи радиатора на самосвале БелАЗ-75473;Mounting of radiator shutters on dump truck BELAZ-75473 Жалюзи радиатора на самосвале БелАЗ-75473;Shutters of radiators of dump truck BELAZ-75473 Гидромеханическая передача;Hydromechanical gear Гидромеханическая передача. Вид I;Hydromechanical gear. View I Гидромеханическая передача. Вид II;Hydromechanical gear. View II Насос масляный передний;Front oil pump Гидротрансформатор с коробкой передач;Torque converter with gearbox Картер гидротрансформатора в сборе;Casing of the torque-converter as set Картер гидротрансформатора;Torque-converter casing Колесо турбины;Impeller Колесо насоса;Pump impeller Колесо первого (второго) реактора;First (second) reactor wheel Коробка передач. Картеры, установка тормоза замедлителя;Gearbox. Casings, mounting of brake-retarder Коробка передач. Установка первичного вала;Gearbox. Mounting of main drive shaft Коробка передач. Установка реверсивного и диапазонного валов;Gearbox. Mounting of reverse shaft and wide-range shaft Коробка передач. Установка выходного вала;Gearbox. Mounting of output shaft Коробка передач. Установка маслозаборника и полнопоточного фильтра;Gearbox. Mounting of oil intake and full-flow filter Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен;Gearbox. Mounting of wide-range and reverse shafts covers and pinions splash guards Картер коробки передач;Gearbox casing Картер гидромеханической передачи;Hydromechanical gear casing Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки;Gearbox. Mounting of hydromechanical gear control mechanism and spool valve box Коробка передач. Механизм управления тормозом-замедлителем и подпорный клапан;Gearbox. Brake-retarder control mechanism and sustaining valve Вал первичный;Main drive shaft Вал реверсивный (диапазонный);Reverse shaft (wide-range) Крышка диапазонного вала;Wide-range shaft cover Крышка реверсивного вала;Reverse shaft cover Ступица гидротрансформатора;Hub of torque-converter Фрикцион второй передачи;Friction clutch of second step Поршень фрикциона;Piston of friction clutch Барабан фрикциона второй передачи;Drum of second step friction clutch Фрикцион повышающего (понижающего) диапазона;Friction clutch of raising (lowering) range Барабан фрикциона повышающего (понижающего) диапазона;Drum of raising (lowering) range friction clutch Механизм управления гидромеханической передачей;Hydromechanical gear control mechanism Электромагнит;Solenoid Механизм привода управления гидравлическим тормозом;Mechanism of drive of hydraulic brake control Механизм управления гидравлическим тормозом;Control mechanism of hydraulic brake Клапан корректирующий;Correcting valve Элемент фильтрующий маслозаборника;Filtering element of oil-intake Элемент фильтрующий полнопоточного фильтра;Filtering element of full-flow filter Коробка золотниковая. Крепление крышек;Spool-valve box. Fastening of covers Коробка золотниковая. Аварийный клапан;Spool-valve box. Emergency valve Коробка золотниковая. Регулятор давления гидротрансформатора;Spool-valve box. Torque converter pressure regulator Коробка золотниковая. Регулятор главного давления;Spool-valve box. Main pressure regulator Коробка золотниковая. Клапан плавности;Spool-valve box. Smooth valve Коробка золотниковая. Клапан блокировки и обратные клапана;Spool-valve box. Lock-up valve and check valves Картер, вал первичный и промежуточный вал согласующей передачи;Casing, main and intermediate shafts of matching gear Вал вторичный и вал привода насоса согласующей передачи;Secondary shaft and pump drive shaft of matching gear Корпус тормоза-замедлителя с переходной пластиной;Brake-retarder body with transiting plate Корпус тормоза-замедлителя;Brake-retarder body Установка трубопроводов и шлангов гидромеханической передачи на БелАЗ-7547;Mounting of pipelines and hoses of hydromechanical gear on dump truck BELAZ-7547 Установка трубопроводов и шлангов гидромеханической передачи на БелАЗ-75473;Mounting of pipelines and hoses of hydromechanical gear on dump truck BELAZ-75473 Установка теплообменника;Mounting of the heat exchanger Теплообменник;Heat exchanger Установка карданных валов на самосвале БелАЗ-7547;Mounting of cardan shafts on dump truck BELAZ-7547 Установка карданных валов на самосвале БелАЗ-75473;Mounting of cardan shafts on dump truck BELAZ-75473 Муфта упругая;Elastic coupling Установка ограждения карданного вала;Mounting of cardan shaft protection Мост задний с тормозами и ступицами на самосвалах БелАЗ-7547, БелАЗ-75473;Rear axle with brakes and hubs of dump trucks BELAZ-7547, BELAZ-75473 Детали картера заднего моста;Parts of rear axle housing Главная передача;Main gear Ведущая шестерня главной передачи;Driving pinion of main gear Дифференциал и полуоси;Differential and axle shafts Водило с сателлитами и коронная шестерня;Carrier with satellites and crown pinion Ступица заднего колеса на самосвалах БелАЗ-7547, БелАЗ-75473;Hub of rear wheel of dump trucks BELAZ-7547, BELAZ-75473 Колодка тормоза;Brake shoe Цилиндр тормозной;Brake cylinder Стояночный тормозной механизм;Parking brake mechanism Регулировочный рычаг;Adjusting lever Рама на самосвале БелАЗ-7547;Frame on BELAZ-7547 Рама на самосвале БелАЗ-75473;Frame on BELAZ-75473 Установка передней и задней подвески;Mounting of front and rear suspensions Цилиндр подвески;Cylinder of suspension Штанга передней подвески;Rod of front suspension Вилка и штанга задней подвески;Fork and rod of rear suspension Передняя ось;Front axle Детали передней оси;Front axle parts Тяга рулевой трапеции;Steering trapezoid link Ступица переднего колеса;Hub of front wheel Цилиндр поворота;Steering cylinder Детали колесного тормоза;Parts of wheel brake Цилиндр тормозной;Brake cylinder Колеса и детали их крепления;Wheels and parts of their fastening Детали колес;Wheel parts Установка рулевого управления;Mounting of steering Колесо рулевое и рулевая колонка;Steering wheel and steering column Колонка рулевая с кронштейном;Steering column with bracket Вал карданный рулевого управления;Steering cardan shaft Установка трубопроводов рулевого управления;Mounting of steering pipelines Механизм рулевой;Steering gear Клапан предохранительный;Safety valve Электродвигатель с насосом;Electromotor with pump Фильтр;Filter Трубопроводы и аппараты пневматического привода тормозов на самосвале БелАЗ-7547;Pipelines and devices of pneumatic brakes drive on dump truck BELAZ-7547 Установка баллонов воздушных;Mounting of air cylinder Трубопроводы и аппараты пневматического привода тормозов на самосвале БелАЗ-75473;Pipelines and devices of pneumatic brakes drive on dump truck BELAZ-75473 Клапан ускорительный;Accelerating valve Клапан контрольного вывода;Valve of check output Установка механизмов управления тормозами;Mounting of drive of brake control mechanisms Установка компрессора пневматических тормозов на самосвале БелАЗ-7547;Mounting of pneumatic brake compressor on dump truck BELAZ-7547 Установка включателя гидравлического тормоза;Mounting of hydraulic brake switch Включатель гидравлического тормоза;Switch of hydraulic brake Монтаж электрооборудования на шасси самосвала БелАЗ-7547 (без рисунка);Mounting of electrical equipment on chassis of dump truck BELAZ-7547 (without figure) Монтаж электрооборудования на шасси самосвала БелАЗ-75473 (без рисунка);Mounting of electrical equipment on chassis of dump truck BELAZ-75473 (without figure) Монтаж электрооборудования на кабине БелАЗ-7547, 75473 (без рисунка);Mounting of electrical equipment at cabin of dump truck BELAZ-7547, 75473 (without figure) Установка аккумуляторных батарей на БелАЗ-7547;Mounting of storage batteries on dump truck BELAZ-7547 Установка аккумуляторных батарей на БелАЗ-75473;Mounting of storage batteries on dump truck BELAZ-75473 Установка фар и подфарников;Mounting of headlights and sidelights Установка задних фонарей и задней фары;Mounting of taillights and tail lantern Установка электрооборудования зеркал с электрообогревом;Mounting of electrical equipment of mirrors with electrical heating Установка щитка управления подогревателем;Mounting of heater control board Установка панели приборов на самосвале БелАЗ-7547;Mounting of instrumentation panel on dump truck BELAZ-7547 Установка панели приборов на самосвале БелАЗ-75473;Mounting of instrumentation panel on dump truck BELAZ-75473 Монтаж проводов системы смазки «Lincoln» по кабине;Wiring arrangement of Lincoln lubrication system in the cab Монтаж проводов системы смазки «Lincoln» по шасси;Wiring arrangement of Lincoln lubrication system over chassis Монтаж электрооборудования системы пожаротушения в кабине;Mounting of electric equipment of fire extinguishing system in the cabin Монтаж электрооборудования системы пожаротушения по шасси;Mounting of electric equipment of fire extinguishing system over the chassis Монтаж системы управления вентилятором двигателя по шасси;Mounting of the engine fans control over the chassis Комплект инструмента и принадлежностей;Tools and accessories kit Комплект инструмента и принадлежностей (по контракту, без рисунка);Tools and accessories kit Установка системы пожаротушения и огнетушителя самосвалов БелАЗ-7547, БелАЗ-75473;Mounting of fire fighting system and fire extinguisher on dump trucks BELAZ-7547, BELAZ-75473 Установка чехла капота;Mounting of hood shroud Установка противооткатных упоров;Mounting of anti-rollback stops Установка инструментального ящика;Mounting of tool box Монтаж централизованной системы смазки, “Lincoln”;Centralized lubrication system arrangement chart. “Lincoln” Установка кабины;Cabin mounting Кабина;Cabin Кабина (продолжение);Cabin (continuation) Дверь кабины;Cabin door Установка стеклоочистителя;Mounting of windshield wiper Установка сиденья;Mounting of seat Установка площадок моторного отсека;Mounting of the engine compartment bays Установка отопителя кабины;Mounting of cabin heater Отопитель кабины;Cabin heater Трубопроводы отопителя кабины;Pipelines of the cabin heater Установка кондиционера;Mounting of conditioner Установка кронштейнов зеркал;Mounting of mirrors brackets Установка противосолнечного козырька;Mounting of sun visor Установка капотов;Mounting of hoods Крылья и подножки;Fenders and footboards Установка брызговиков;Mounting of mud flaps Платформа;Body Установка брызговиков на платформе;Mounting of mud flaps onto body Установка камневыталкивателей;Rock ejectors Установка цилиндра опрокидывающего механизма;Mounting of dumping mechanism cylinder Цилиндр опрокидывающего механизма;Cylinder of dumping mechanism Трубопроводы управления опрокидывающим механизмом;Pipelines of dumping mechanism control Блок управления;Unit of control Клапан;Valve Трубопроводы опрокидывающего механизма;Pipelines of dumping mechanism Панель управления;Control board Клапан вспомогательный;Auxiliary valve Клапан предохранительный;Safety valve Кран управления;Control cock Установка насосов;Mounting of pumps Масляный бак;Oil tank Установка датчика положения платформы;Mounting position sensing platform Подшипники;Bearings

1

2

3

4

5

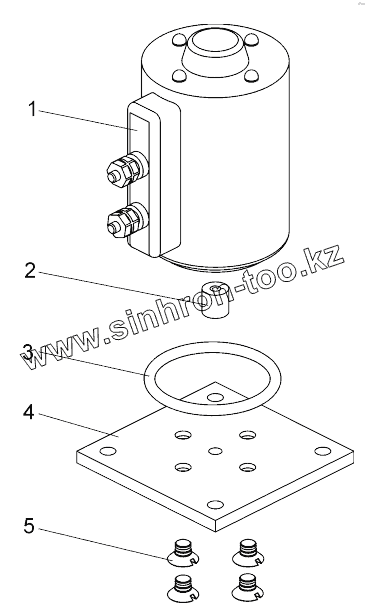

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭМ 1.1 02		Электромагнит
2	531-1705206		Втулка
3	045 053-46-2-3		Кольцо
4	7548-1705076		Фланец
5	221 602		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
