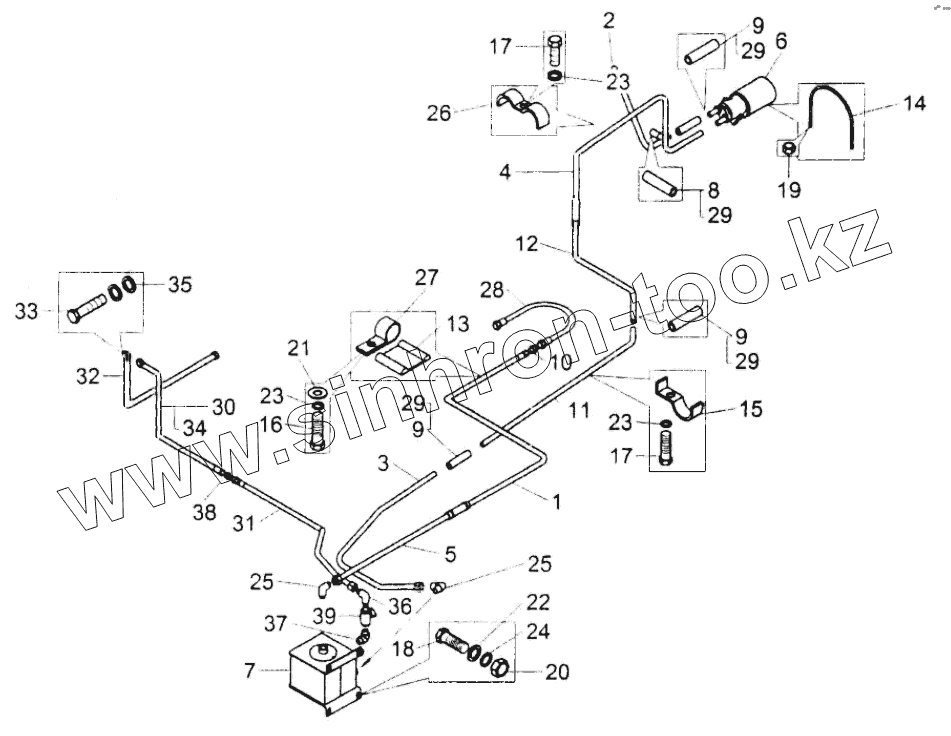

Каталог запасных частей к технике: БелАЗ 75450. Установка топливопроводов;Mounting of fuel pipelines

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

23

23

24

25

25

26

27

28

29

29

29

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	75450-1104370		Топливопровод
2	75450-1104420		Топливопровод
3	75450-1104460-01		Топливопровод
4	75450-1104550		Топливопровод
5	75450-1104560-01		Топливопровод
6	7512-1113010		Насос топливозакачивающий
7	75450-1138010		Обогреватель топлива
8	540A-1015010		Шланг соединительный
9	540-1104212		Шланг
10	75450-1104294		Переходник
11	75450-1104362		Топливопровод
12	75450-1104382-01		Трубка
13	540A-1104519-01		Прокладка
14	549A-1113134		Хомут
15	75211-6603724		Скоба
16	201415		Болт
17	201424		Болт
18	201538		Болт
19	250508		Гайка
20	250514		Гайка
21	252004		Шайба
22	252007		Шайба
23	252134		Шайба
24	252137		Шайба
25	344512		Угольник
26	344662		Скоба
27	379198		Кляммер
28	AS 10026SS		Шланг
29	NORMA TORRO S25-40/971		Хомут
30	7545-1104120		Трубка подвода топлива
31	75450-1104121		Трубка
32	7421-1104590		Топливопровод
33	540-1018132		Болт М12х25
34	549-2105543		Хомут
35	540-2917144		Прокладка
36	314514		Угольник
37	344506		Угольник
38	344770		Ниппель
39	12-3520010-10		Кран

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
