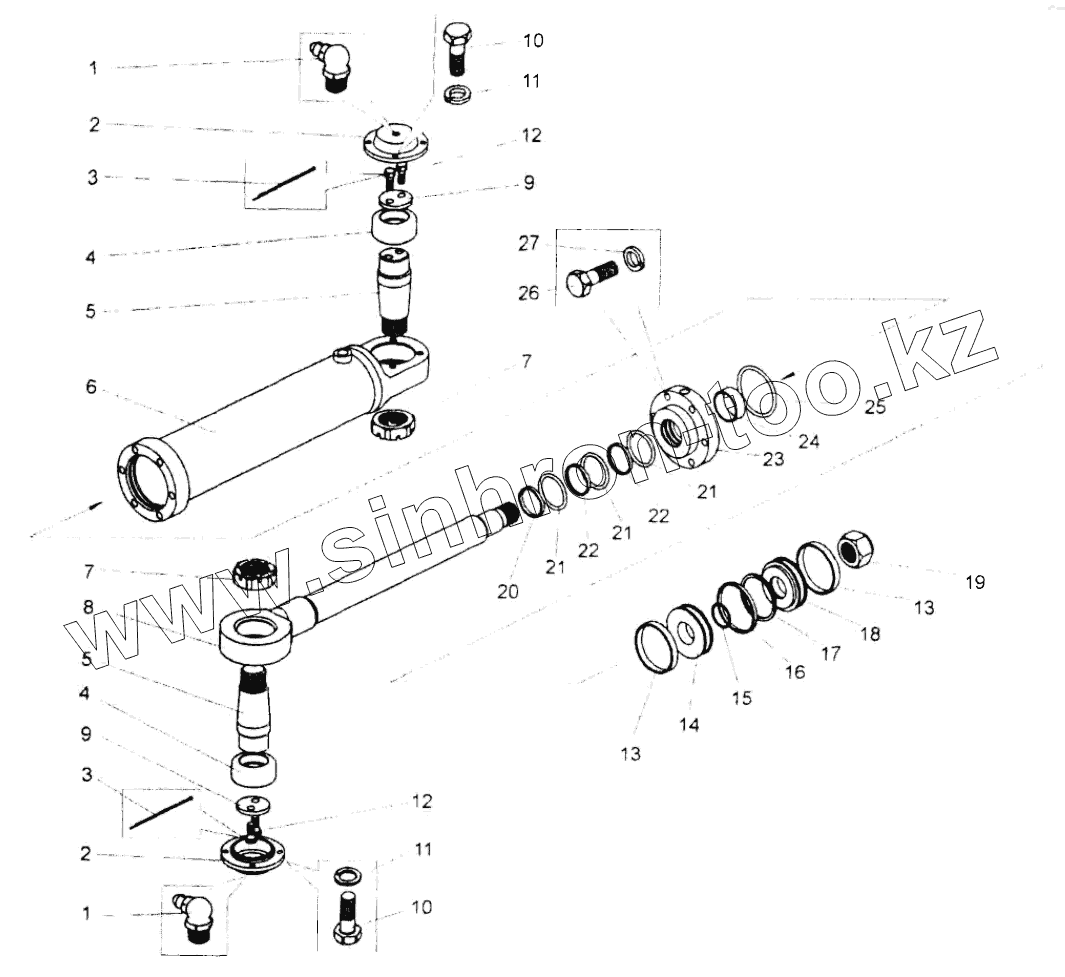

Каталог запасных частей к технике: БелАЗ 75450. Цилиндр поворота;Turning cylinder

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

7

7

8

9

9

10

10

11

11

12

12

13

13

14

15

16

17

18

19

20

21

21

21

22

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2.3.90 Ц6хр		Масленка
2	7555-3003166		Крышка
3	258283		Шплинт
4	ШСП-50		Подшипник шарнирный
5	7555-3003032		Палец
6	7545-3429020		Корпус цилиндра
7	375094		Гайка
8	7545-3429048		Шток
9	7555-3003072		Шайба упорная
10	201458		Болт
11	252135		Шайба
12	206574		Болт
13	7545-3429417		Направляющая поршня
14	7545-3429042		Поршень
15	040-045-30-2-2		Кольцо
16	E13-090-3		Уплотнение поршневое
17	32905		Кольцо поджимное
18	7545-3429043		Поршень
19	7555-2907520		Гайка
20	E52-050-15		Грязесъемник
21	18264		Кольцо поджимное
22	E01-050-5		Уплотнение штоковое
23	7545-3429056		Крышка передняя
24	7545-3429419		Направляющая штока
25	080-090-58-2-2		Кольцо
26	340022		Болт
27	252137		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
