Каталог запасных частей к технике: БелАЗ 75450. Наконечник тяги;Rod end, RH

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка двигателя;Mounting of engine Двигатель с кронштейнами;Engine with brackets Установка пускового подогревателя;Mounting of starting heater Установка воздушного фильтра;Mounting of air filter Фильтр воздушный;Air filter Установка топливного бака;Mounting of fuel tank Топливный бак;Fuel tank Кран топливный с фильтром;Fuel cock with filter Установка топливопроводов;Mounting of fuel pipelines Установка системы охлаждения топлива;Mounting of fuel cooling system Распределитель топлива;Fuel distributor Установка системы выпуска отработавших газов;Mounting of exhaust system Установка системы охлаждения двигателя. Вид 1;Mounting of the engine cooling system. View 1 Установка системы охлаждения двигателя. Вид 2;Mounting of the engine cooling system. View 2 Установка расширительного бачка;Mounting of expansion tank Блок радиаторов;Radiator block Установка системы охлаждения надувочного воздуха;Mounting of supercharged air cooling system Установка гидромеханической передачи;Mounting of hydromechanical gear Установка указателя уровня масла;Mounting of oil level indicator Передача гидромеханическая;Hydromechanical gear unit assembly Передача гидромеханическая. Трубопроводы;Hydromechanical gear unit assembly Фильтр гидромеханической передачи;Hydromechanical gear filter Насос масляный;Oil pump Гидротрансформатор с коробкой передач;Torque converter and gearbox Картер гидротрансформатора в сборе;Torque converter housing Картер гидротрансформатора;Torque converter housing Крышка картера гидротрансформатора в сборе;Torque converter housing cover, assy Колесо насоса в сборе;Wheel pump, assy Колесо турбины в сборе;Turbine wheel, assy Колесо первого (второго) реактора в сборе;First (second) reactor wheel, assy Вал ведущий с барабаном;Driving shaft with drum Крышка подшипника ведущего вала;Driving shaft bearing cover Коробка передач. Картеры, установка первичного вала;Gearbox. Casings, mounting of main shaft Коробка передач. Установка реверсивного и диапазонного валов;Gearbox. Mounting of reverse and range shafts Коробка передач. Установка выходного вала;Gearbox. Mounting of output shaft Коробка передач. Установка маслозаборника и полнопоточного фильтра;Gearbox. Mounting of oiiintake and full-flow filter Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен;Mounting of range and reverse shafts covers and splash guards of pinions Картер коробки передач;Casing of gearbox Картер гидромеханической передачи;Casing of hydromechanical gear Коробка передач. Установка золотниковой коробки и механизма управления гидромеханической передачей;Mounting of spool-valve box and hydromechanical gear control mechanism Первичный вал;Main shaft Реверсивный (диапазонный) вал;Reverse (range) shaft Крышка диапазонного вала;Cover of range shaft Крышка реверсивного вала;Cover of range shaft Шестерни ведущие;Driving pinion Ступица гидротрансформатора в сборе;Torque convertor hub, assy Фрикцион повышающего (понижающего) диапазона;Friction clutch of raising (lowering) range Барабан фрикциона повышающего (понижающего) диапазона;Drum of raising (lowering) range friction clutch Фрикцион второй передачи;Friction clutch of second step Поршень фрикциона;Piston of friction clutch Барабан фрикциона второй передачи;Drum of second step friction clutch Элемент фильтрующий маслозаборника;Filtering element of oil intake Элемент фильтрующий полнопоточного фильтра;Filtering element of full-flow filter Клапан корректирующий;Correction valve Коробка золотниковая. Крепление крышек, колпачки и пробки;Spool valve box. Covers, caps and plugs Коробка золотниковая. Аварийный клапан;Spool valve box. Emergency valve Коробка золотниковая. Регулятор давления гидротрансформатора;Spool valve box. Torque converter pressure relay Коробка золотниковая. Регулятор главного давления;Spool valve box. Main pressure regulator Опора пружин с шариком;Support Механизм привода управления блокировкой гидротрансформатора;Torque converter blocking control Электромагнит в сборе;Electromagnet Механизм управления гидромеханической передачей;Mechanism of hydromechanical gear control Установка трубопроводов и шлангов гидромеханической передачи;Mounting of piping and hoses of hydromechanical transmission Установка теплообменников;Mounting of heat exchangers Теплообменник водомасляный;Water-to-oil heat exchanger Установка карданных валов;Mounting of propeller shafts Муфта упругая;Elastic coupling Вал карданный заднего моста;Cardan shaft of rear axle Вал карданный;Cardan shaft Мост задний с тормозами и ступицами;Rear axle with brakes and hubs Картер заднего моста;Rear axle housing Главная передача;Main gear Ведущая шестерня главной передачи;Driving pinion of main gear Дифференциал и полуоси;Differential and axle shafts Водило с сателлитами и коронная шестерня;Carrier with satellites and crown pinion Ступица заднего колеса;Rear wheel hub Многодисковый тормозной механизм;Multi disk brake mechanism Диск с фланцем;Disk with flange Рама;Frame Установка брызговиков двигателя;Mounting of engine mudshields Установка цилиндра передней подвески;Front suspension cylinder Цилиндр подвески;Suspension cylinder Центральный шарнир передней подвески;Front suspension central joint Установка штанги передней подвески;Mounting of front suspension cross beam Установка цилиндра задней подвески;Mounting of rear suspension cylinder Цилиндр подвески с фланцем;Suspension cylinder Цилиндр подвески;Suspension cylinder Установка центрального шарнира задней подвески;Mounting of rear suspension central joint Установка поперечной штанги задней подвески;Mounting of rear suspension cross beam Насос;Pump Клапан предохранительный;Safety valve Установка поворотных кулаков и шкворней;Mounting of swivel cams and pivots Подшипник упорный;Thrust bearing Установка цилиндров поворота и поперечной тяги рулевой трапеции;Mounting of steering cylinders and steering linkage cross rod Цилиндр поворота;Turning cylinder Тяга рулевой трапеции;Steering linkage rod Наконечник тяги;Rod end, RH Установка ступицы переднего колеса;Mounting of front wheel hub Ступица переднего колеса;Front wheel hub assy Установка рабочих тормозных механизмов;Mounting of service brake mechanisms Колеса и детали их крепления;Wheels and parts of their fastening Детали колес;Wheel parts Установка камневыталкивателей;Mounting of stone ejectors Установка рулевого управления;Mounting of steering Колонка рулевая с кронштейном;Steering column with bracket Колонка рулевого управления;Steering column Вал карданный рулевого управления;Steering cardan shaft Кардан вала рулевого управления;Cardan of shaft Фланец с подшипником;With bearing Вал рулевого механизма;Steering mechanism shaft Установка трубопроводов рулевого управления;Mounting of steering pipelines Электродвигатель с насосом;Electromotor with pump Клапан-регулятор;Regulator valve Фильтр;Filter Монтаж гидравлического привода тормозов;Mounting of hydraulic brake drive Клапан соединительный;Connective valve Кран управления тормозами;Control brake valve Кран управления;Control valve Двойной защитный клапан;Dual safety valve Кран управления стояночным тормозом;Control cock of parking brake Пневмогидроаккумулятор;Pneumatic hydroaccumulator Автомат разгрузки насоса;Automat of pump release Распределитель;Distributor Монтаж системы охлаждения тормозных механизмов;Mounting of braking mechanisms cooling system Клапан предохранительный;Safety valve Фильтр;Filter Монтаж трубопроводов компрессора;Mounting of compressor pipelines Клапан предохранительный;Safety valve Установка фар и подфарников;Mounting of headlights Монтаж электрооборудования на кабине (без рисунка);Mounting of electrical equipment in the cabin (without figure) Установка аккумуляторных батарей и монтаж проводов;Installation of storage batteries and cables montage Монтаж электрооборудования на шасси (без рисунка);Mounting of electrical equipment at chassis (without figure) Установка задних фонарей и задней фары;Mounting of taillights and tail lantern Установка панели приборов;Mounting of instrumentation panel Инструмент, принадлежности;Tools and accessories Установка системы пожаротушения;Mounting of sprinkler Установка огнетушителя;Mounting of fire extinguisher Установка инструментального ящика;Mounting of instrumental box Установка противооткатных упоров;Mounting of anti-rollback stops Установка кабины;Cabin mounting Кабина;Cabin Кабина. Установка приборных панелей и кронштейнов педалей;Cabin. Mounting of instrumentation panels and pedal brackets Кабина. Установка декоративных панелей и дверцы шкафа;Cabin. Mounting of decorative panels and cabinet door Панель приборов;Instrumentation panel Дверь кабины;Door of cabin Окно раздвижное;Sliding window Петля двери;Door hinge Установка кожуха пола;Mounting of floor shroud Установка стеклоочистителя;Mounting of screen wiper Установка щетки и рычага стеклоочистителя;Mounting of windshield wiper brush and arm Установка стеклоомывателя;Mounting of windshield washer Установка сидений;Mounting of seats Установка отопителя кабины;Mounting of cabin heater Установка салонного фильтра;Mounting of cab filter Отопитель кабины;Cabin heater Установка вентилятора кабины;Mounting of cab fan Установка трубопроводов отопителя кабины;Mounting of cabin heater pipelines Установка противосолнечного козырька;Mounting of sun visor Установка кронштейнов зеркал;Mounting of mirrors brackets Установка оперения;Mounting tendering Установка платформы;Mounting of body Установка брызговиков;Mounting of mud shields Установка цилиндров опрокидывающего механизма;Mounting of hoist cylinders Цилиндр опрокидывающего механизма;Hoist cylinders Установка трубопроводов опрокидывающего механизма. Монтаж всасывающих и сливной гидролиний;Mounting of hoist pipelines. Assemblage of suction and drainage hydraulic lines Установка трубопроводов опрокидывающего механизма. Монтаж напорных гидролиний;Mounting of hoist pipelines. Assemblage of pressure hydraulic Установка трубопроводов опрокидывающего механизма. Монтаж гидролиний управления;Mounting of hoist pipelines. Assemblage of controlling hydraulic lines Блок управления;Control unit Клапан;Valve Панель управления;Control panel Клапан вспомогательный;Additional valve Клапан предохранительный;Safety valve Блок корпусов;Cluster of frames Установка насосов;Mounting of pumps Установка масляного бака;Mounting of oil tank Бак масляный. Установка фильтров и заслонки;Бак масляный. Установка фильтров и заслонки Бак масляный. Установка заправочного клапана и нижней крышки;Oil tank. Mounting of refill valve and lower cover Заслонка;Flap Установка датчика положения платформы;Mounting position sensing platform Установка выключателя;Mounting of switch

1

2

3

4

5

6

7

8

8

9

10

11

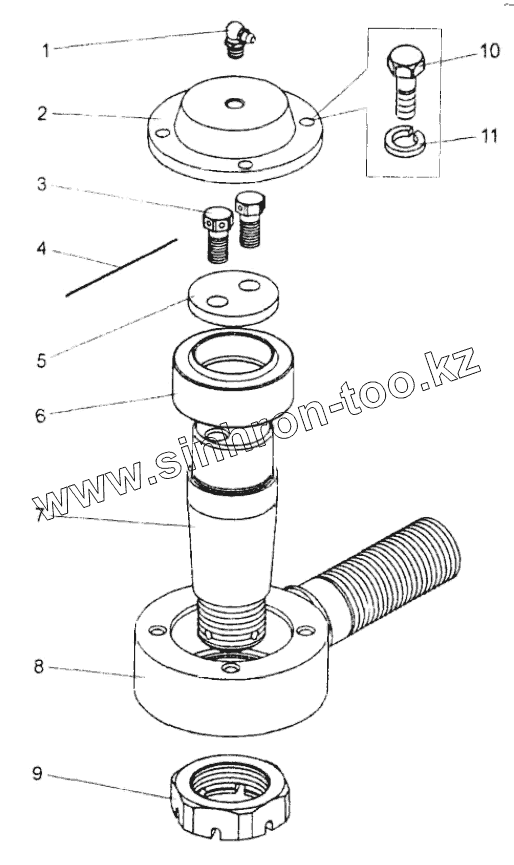

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2.3.90 Ц6хр		Масленка
2	7555-3003166		Крышка
3	206574		Болт
4	258283		Шплинт
5	7555-3003072		Шайба упорная
6	ШСП-50		Подшипник шарнирный
7	7555-3003032		Палец
8	7555-3003062		Наконечник тяги правый
8	7555-3003063		Наконечник тяги левый
9	375094		Гайка
10	201456		Болт
11	252135		Шайба
