Каталог запасных частей к технике: БелАЗ 75131. Рукоятка (549Б-1108280);Handle

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано 75131 (2016) 75131 (2017) 75302, 75306, 75307, 75309 (2016) 7540 (А, В, Е, С, D, К) (2015) 75450 (2010) 7547, 75473 (2014) 75581, 75583 (2015) 76470 (дополнение) (2017) БелАЗ-540А (1975) БелАЗ-7512 (2002) БелАЗ-7513 (2002) БелАЗ-75131 (2008) БелАЗ-75131 (2012) БелАЗ-75131 (доп. к каталогу) (2015) БелАЗ-7522 БелАЗ-7523 БелАЗ-75231 БелАЗ-75306 (2010) БелАЗ-7540 БелАЗ-75401 БелАЗ-7540B (2009) БелАЗ-7540C (2009) БелАЗ-7540D (2009) БелАЗ-7540K (2009) БелАЗ-7540А (2009) БелАЗ-7547 БелАЗ-7548А (2000) БелАЗ-7549 (2002) БелАЗ-7555A БелАЗ-75600 (2010) БелАЗ-76470 (2012) Общий (см. мод-ции)

Схема > Не выбрано Установка дизель – генератора (75131-1000003-03);Mounting of diesel generator Дизель – генератор (75131-1000004-25, 75131-1000004-26, 75131-1000004-27);Diesel generator Установка системы пневмостартерного пуска двигателя (75131-1000007-10);Mounting of engine pneumatic start-up system Баллон воздушный с кронштейном (7513-1031010);Air cylinder with bracket Клапан пусковой (7549-1032180);Starting valve Кран запорный (75211-1032800-10);Stopcock Клапан обратный (7547-1032120-10);Check valve Дозатор смазки (7549-1063010);Distribution device of lubrication Установка предпускового подогревателя(75131-1000008-10);Mounting of pre-starting heater Пневмостартер и его установка (75131-1026002);Pneumatic starter Пневмодвигатель (7549-1026100);Pneumatic motor Привод пневмостартера (75131-1026200);Pneumatic starter drive Установка топливного бака (75131-1100001-40, 75131-1100001-41, 75131-1100001-43);Mounting of fuel tank Бак топливный (75131-1101010-40);Fuel tank Бак топливный (с системой заправки «Wiggins), (75131-1101010-41);Fuel tank (with refilling system of “Wiggins”) Бак топливный (75131-1101010-43);Fuel tank Кран топливный с фильтром (75131-1116010);Fuel cock with filter Установка воздушных фильтров" (75131-1100005);Mounting of air filters Установка воздушных фильтров с системой очистки "Flitguard" (7513-1100005-10);Mounting of air filters with cleaning system "Flitguard" Фильтр воздушный (75131-1109010);Air filter Фильтр воздушный (7513-1109010-10);Air filter Топливные трубопроводы (75131-1100006-10);Fuel pipelines Топливные трубопроводы с фильтрами "Flitguard" (75131-1100006-30);Fuel pipelines with filters "Flitguard" Насос топливный (7512-1113010);Fuel pump Обогреватель топлива с фильтром (7512-1138010);Fuel heater with filter Установка педали привода управления подачей топлива (75131-1108002-20);Pedal of fuel supply control drive Рукоятка (549Б-1108280);Handle Механизм толкающий (75483-1108450);Pushing unit Установка системы выпуска отработавших газов (75131-1200003-20);Mounting of the exhaust system Установка системы охлаждения двигателя (75131-1300010-40);Mounting engine cooling system Радиатор (75131-1300008-10);Radiator Кран сливной (549А-1305010);Drain cock Установка привода жалюзи радиатора (75131-1300015);Mounting of radiator shutters drive Пневмопереключатель (549Б-1310300);Pneumatic switch Жалюзи радиатора (75131-1310110-10);Radiator shutters Установка электрооборудования (75131-2100022-14);Mounting of electrical equipment Установка электрооборудования (75131-2100022-31);Mounting of electrical equipment Шкаф с пускорегулирующей аппаратурой (главный вид) (75131-2112010-21);Cabinet with start-up control equipment Шкаф с пускорегулирующей аппаратурой (75131-2112010-21);Cabinet with start-up control equipment Шкаф с пускорегулирующей аппаратурой (главный вид) (75131-2112010-31);Cabinet with start-up control equipment Шкаф с пускорегулирующей аппаратурой (75131-2112010-31);Cabinet with start-up control equipment Вентилируемая тормозная установка в сборе (75139-2126002, 75139-2126002-01);Vented brake unit Вентилируемая тормозная установка (75139-2126004, 75139-2126004-01);Vented brake unit Вентилятор (75139-2126910, 75139-2126910-01);Fan Секция резистора (75139-2126080-10);Resistor section Установка вентилятора охлаждения тяговых электромашин (75131-2100040);Mounting of fan of haul electrical units cooling Установка всасывающих воздухопроводов (75131-2100044-30);Mounting of suction air ducts Установка нагнетательных воздухопроводов (75131-2100049-30);Mounting of pressure air ducts Установка тормозной педали (75307-2100080-10);Mounting of brake pedal Монтаж электрооборудования в кабине (75131-2100062-90);Mounting of electrical equipment in the cab Силовые провода и детали их крепления на шасси (75131-2100060-40);Power cables and parts of their fastening at chassis Мост задний (75132-2400010, 75132-2400010-01, 75132-2400010-02, 75132-2400010-03, 75132-2400010-06);Rear axle Электромотор-колесо (75132-3112010, 75132-3112010-01, 75132-3112010-02, 75132-3112010-03, 75132-3112010-06);Electromotor-wheel Электродвигатель тяговый ЭД 136 с тормозными механизмами (75132-2103004);Haul electromotor ЭД-136 with brake mechanisms Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6, ЭДП-600 с тормозными механизмами (75132-2103004-01, 75132-2103004-02, 75132-2103004-03, 75132-2103004-06);Haul electromotors ЭК-420, ЭК-590, ТЭД-6, ЭДП-600 with brake mechanisms Редуктор электромотор-колеса (75132-2405010-10);Reducer of electromotor-wheel Фильтр (75132-2405070, 75132-2405071);Filter Ряд первый редуктора электромотор-колеса (75132-2405250-03);First row of electromotor-wheel reducer Ступица электромотор-колеса (75132-3104006-10);Electromotor-wheel hub Рама (75131-2800010-31);Frame Установка брызговиков двигателя;Mounting the engine mud flaps Установка передней подвески (75131-2900001-60);Mounting of front suspension Установка задней подвески (75131-2900002-40);Mounting of rear suspension Цилиндр подвески передний (75131-2907020-11);Front suspension cylinder Цилиндр подвески задний (75131-2917020-10, 75131-2917021-10);Rear suspension cylinder Ось передняя с тормозами (75131-3000012);Front axle with brakes Кулак поворотный с тормозами и поворотным механизмом (75131-3001006, 75131-3001007);Cam with brakes and steering gear Корпус тормоза (75570-3501080-10);Brake body Колеса и детали их крепления (7513-3100004, 75136-3100005);Wheels and parts of their fastening Детали колес (75131-3101011);Wheels parts Установка корпусов СКТ передних колес (75131-3116004-20);Mounting of CKT bodies in front wheels Установка корпусов СКТ задних колес (75131-3116005-20);Mounting of CKT bodies in rear wheels Установка рулевого управления (75131-3400001-30);Mounting of steering Фланец с подшипником (75474-3401259);Flange with bearing Вал рулевого механизма (75481-3401270-10);Steering mechanism shaft Колонка рулевая с кронштейном (75474-3444009);Steering column with bracket Колонка рулевого управления (75474-3444010);Steering column Вал карданный рулевого управления (7555-3401048);Steering cardan shaft Трубопроводы рулевого управления (вид I), (75131-3400001-30);Steering pipelines (view I) Трубопроводы рулевого управления (вид II);Steering pipelines (view II) Тяга рулевой трапеции (75131-3003052-11);Steering trapezoid link Цилиндр поворота (75131-3429010-40);Turn cylinders Коллектор(75132-3408800);Collector Пневмогидроаккумулятор (75306-3415010);Pneumatic hydroaccumulator Трубопроводы рулевого управления (вид I), (75137-3400001-31);Steering pipelines (view I) Трубопроводы рулевого управления (вид II) Figure 2.10.14 – Steering pipelines (view II) Распределитель рулевого управления с усилителем потока (75131-3416600);Distributor of steering with flow booster Клапан обратный с дросселем (7822-3416590-20);Check valve with throttle Корпус с золотниками (75131-3416606);Body with spool-valves Золотник усилителя потока (7822-3416530-01);Flow booster spool-valve Золотник распределителя (7822-3416550-01);Distributor spool-valve Блок корпусов с дросселями (75306-3416608-10);Set of bodies with throttles Монтаж гидравлического привода тормозов (75131-3500003-40);Mounting of hydraulic brake drive Клапан соединительный (75212-3408430);Connective valve Клапан двухмагистральный (78221-4619074);Double-way valve Кран управления тормозами (7555А-3514010-01);Control brake valve Двойной защитный клапан (75125-3515110);Dual safety valve Распределитель (75450-3537070);Distributor Пневмогидроаккумулятор (75450-3415010);Pneumatic hydroaccumulator Монтаж трубопроводов компрессора (75131-3500016-10);Mounting of compressor pipelines Монтаж электрооборудования по кабине (без рисунка), (75135-3700007-50);Mounting of electrical equipment in the cabin (without figure) Монтаж электрооборудования по шасси (без рисунка), (75131-3700010-В0);Mounting of electrical equipment at chassis (without figure) Установка фар и подфарников (75131-3700006-30);Mounting of headlights Установка фар и подфарников (75131-3700006-30);Mounting of headlights Установка задних фонарей и фары (75131-3700009-50);Mounting of taillights Установка аккумуляторных батарей и монтаж проводов (75131-3700008-40);Installation of storage batteries and cables montage Установка аккумуляторных батарей и монтаж проводов (75131-3700008-31);Installation of storage batteries and cables montage Монтаж проводов системы смазки “Lincoln” в кабине (75137-3700051);Arrangement of wiring of “Lincoln” lubrication system in the cabin Монтаж проводов системы смазки “Graco” в кабине (7513-3700051);Arrangement of wiring of “Graco” lubrication system in the cabin Монтаж проводов системы смазки “Lincoln” по шасси (75172-3700055);Arrangement of wiring of “Lincoln” lubrication system on chassis Монтаж проводов системы смазки “Graco” по шасси (7513-3700053);Arrangement of wiring of “Graco” lubrication system on chassis Монтаж проводов кондиционера (75137-3700072-10);Mounting of conditioner wires Подключение компрессора кондиционера (75306-3700076-20);Connection of compressor conditioner Монтаж системы контроля давления в шинах по шасси (75131-3700080-30);Mounting of the tires pressure control system over chassis Монтаж системы контроля давления в шинах по кабине (75310-3700081-10);Mounting of the tires pressure control system in the cabin Установка сигнализатора высоковольтной линии (75131-3733001-20);Mounting signal device of approaching overhead power line Установка антенны высоковольтной линии (75131-3733002);Mounting device antenna of approaching overhead power line Монтаж электрооборудования системы пожаротушения в кабине (75137-3767007-30);Mounting of electrical equipment of fire fighting system in the cabin Монтаж электрооборудования системы пожаротушения по шасси (75131-3767010-10);Arrangement of wiring of fire fighting system on chassis Установка панели приборов (75131-3800020-50);Mounting of instrumentation panel Комплект инструмента и принадлежностей (75131-3900005);Tools and accessories kit Инструмент специальный на 5 машин (75131-3900006);Special tools for 5 trucks Комплект съёмников (75131-3918010);Kit of removers Установка системы пожаротушения (75131-3910007-10);Mounting of fire fighting system Установка противооткатных упоров(75131-3927002);Mounting of anti-rollback stops Установка централизованной системы смазки “Lincoln” (75131-6600030);Centralized lubrication system arrangement chart “Lincoln” Установка централизованной системы смазки “Graco” (7513-6600030-30);Centralized lubrication system arrangement chart “Graco” Установка инструментального ящика (75137-3919005);Mounting of instrumental box Установка кабины на шасси (75306-5000002-30);Mounting of cabin at chassis Кабина (75306-5000012-40) Установка подушек опоры кабины;Cabin. Mounting of cab support pads Кабина (75306-5000012-40) Установка дверей, окон и кожуха защитного;Cabin. Mounting of doors, windows and protective shroud Кабина (75306-5000012-40) Установка приборных панелей и накладок;Cabin. Mounting of instrumentation panels and linings Кабина (75306-5000012-40) Установка декоративных панелей;Cabin. Mounting of decorative panels Дверь кабины (7555В-6100010-10, 7555В-6100011-10);Door of cabin Окно раздвижное (7555В-5403010, 7555В-5403011);Sliding window Панель приборов (7555В-5325440-10);Instrumentation panel Панель приборов верхняя (7555В-5325250-10);Upper instrumentation panel Установка кожуха пола (75131-5107003);Mounting of floor shroud Установка стеклоочистителя (7555В-5205002) и стеклоомывателя (75306-5208002);Mounting of windshield wipers and windshield washer Установка консоли в кабине (75603-5405002);Mounting of console in the cabin Установка сидений и трубопроводов (7555В-6800006-20, 75131-6800008);Mounting of seats and pipelines Установка площадок моторного отсека (75131-8012003);Mounting of sites of the engine compartment Установка площадки топливного бака (75131-8012005-10);Mounting of fuel tank decks Установка площадок и поручней (75136-8012006);Mounting of platforms and handholds Установка отопительнокондиционерного блока (7555В-8100002-50);Mounting of heating and conditioning unit Установка трубопроводов отопителя кабины (75131-8100005);Mounting of pipelines in the cabin heater Установка трубопроводов кондиционера (75131-8100008-50);Mounting of conditioner pipelines Установка зеркал заднего вида левого крыла (75306-8201005-10);Mounting of rear view mirrors Установка зеркал заднего вида правого крыла (75306-8201005-10); Mounting of rear view mirrors Установка кронштейнов зеркал левого крыла (75306-8201006-10);Mounting of mirrors brackets Установка кронштейнов зеркал правого крыла (75306-8201006-10);Mounting of mirrors brackets Установка противосолнечной шторки (7555В-8204005-10);Mounting of sun visor Капоты и оперение (75131-8400002-31);Hoods and fendering Установка системы видеообзора по шасси (75131-7912002, 75131-7912002-01, 75131-7912002-02);Mounting of video survey system over chassis Установка системы видеообзора по кабине (75131-7912003, 75131-7912003-01);Mounting of video survey system in the cabin Установка системы видеообзора по кабине (75131-7912003-02);Mounting of video survey system in the cabin Установка системы контроля загрузки по шасси (75131-8070002-70);Mounting of the load system over chassis Установка системы контроля загрузки по кабине (75131-8070003-10);Mounting of the load system in the cabin Монтаж информационной шины по шасси (75131-8077012-10);Mounting of info bus over chassis Монтаж информационной шины по кабине (75180-8077016);Mounting of info bus in the cabin Установка платформы, камневыталкивателей и брызговиков (75136-8500001-10, 75131-3111001, 7513-8511002);Mounting of body, stone bafflers and mud flaps Установка цилиндров опрокидывающего механизма (75131-8600001);Mounting of hoist cylinders Цилиндр опрокидывающего механизма (75131-8603010);Hoist cylinders Трубопроводы опрокидывающего механизма (75131-8600005-40);Dumping mechanism pipelines Блок управления (75132 -8606410);Control unit Гидрораспределитель (75306-8606100-10);Hydraulic distributor Клапан вспомогательный (7820-4603100);Auxiliary valve Клапан предохранительный (7823-4617100,78211-4617100);Safety valve Клапан (75306-8609360);Valve Фильтр (75137-3442010);Filter Коллектор сливной (75306-8609320);Drain collector Автомат разгрузки насоса (75131-3428010);Automat of pump release Блок управления (75131-3428020);Control unit Клапан двухмагистральный (78221-4619074);Double-way valve Установка насоса и карданного вала (75131-8600032-20);Mounting of pump and cardan shaft Насос (75131-8604011-20);Pump Установка ограждения карданного вала (75310-2235002);Mounting of cardan shaft protective cover Установка масляного бака(75131-8600034-20);Mounting of oil tank Бак масляный (75131-8608008-20);Oil tank Датчик аварийного уровня масла (75481-8608172);Sensor of emergency oil level Установка выключателя (75131-8606002-10) и датчика положения платформы (7513-8601002);Mounting of the switch and sensor of body position Подшипники;Bearings

1

2

3

4

5

6

7

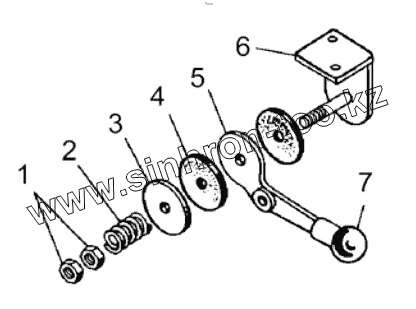

Позиция на иллюстрации	Заводской номер детали		Название детали
1	374542		Гайка
2	501-3507084		Пружина
3	540-1108284		Шайба
4	540-1108279		Шайба
5	549Б-1108290		Рукоятка
6	540-1108286		Кронштейн в сборе
7	540-8101050		Шарик
