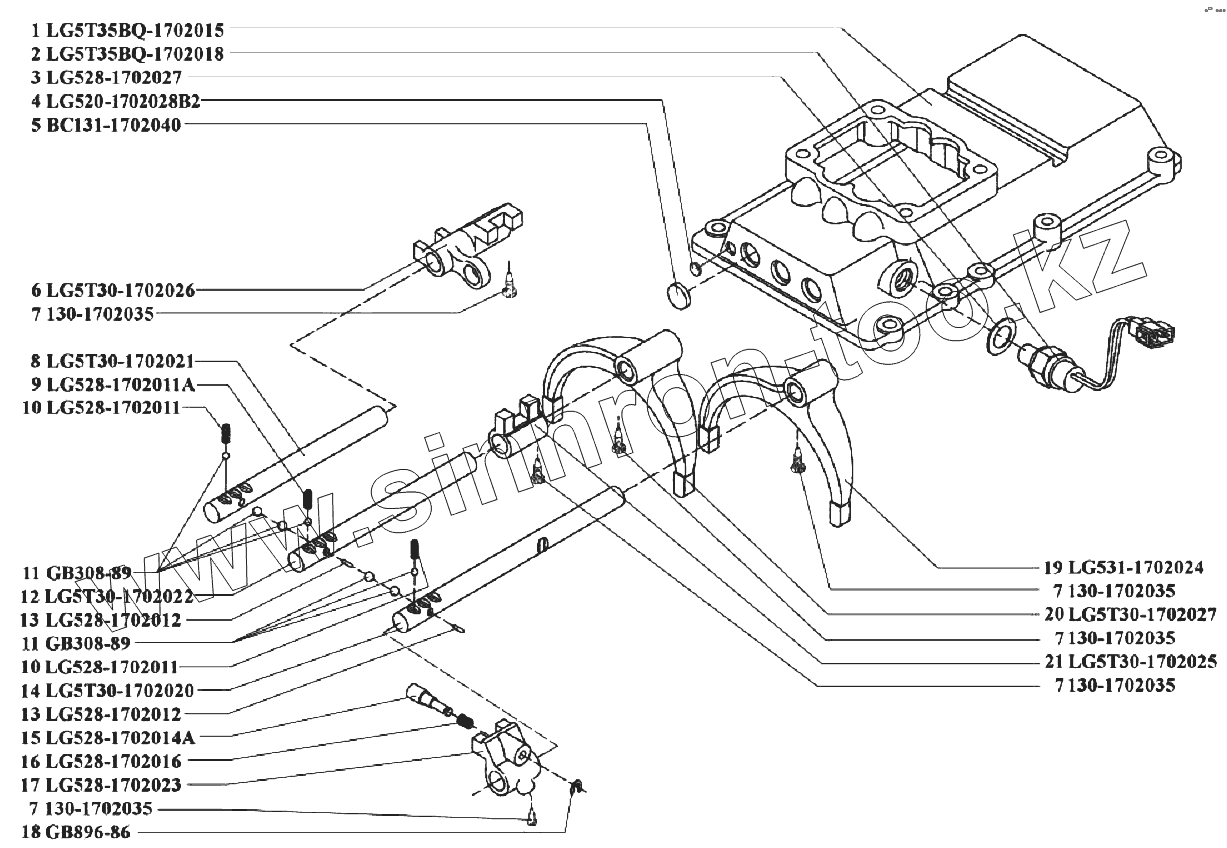

Каталог запасных частей к технике: BAW Трансмиссия BJ 1044/1065. Механизм переключения передач (1702)/2
1
2
3
4
5
6
7
7
7
7
7
8
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LG5T35BQ-1702015 | Крышка коробки передач | |
| 2 | LG5T35BQ-1702018 | Датчик заднего хода | |
| 3 | LG528-1702027 | Шайба | |
| 4 | LG520-1702028B2 | Пробка | |
| 5 | BC131-1702040 | Пробка | |
| 6 | LG5T30-1702026 | Головка переключения 4-й и 5-й передач | |
| 7 | 130-1702035 | Болт | |
| 8 | LG5T30-1702021 | Шток переключения 4-й и 5-й передач | |
| 9 | LG528-1702011A | Пружина фиксатора штока переключения 2-й и 3-й передач | |
| 10 | LG528-1702011 | Пружина фиксатора штоков переключения 1-й и задней , 4-й и 5-й передач | |
| 11 | GB308-89 | Шарик стальной | |
| 12 | LG5T30-1702022 | Шток переключения 2-й и 3-й передач | |
| 13 | LG528-1702012 | Штифт | |
| 14 | LG5T30-1702020 | Шток переключения 1-й и задней передач | |
| 15 | LG528-1702014A | Палец | |
| 16 | LG528-1702016 | Пружина | |
| 17 | LG528-1702023 | Головка переключения 1-й и задней передач | |
| 18 | GB896-86 | Упорное кольцо | |
| 19 | LG531-1702024 | Вилка переключения 1-й и задней передач | |
| 20 | LG5T30-1702027 | Вилка переключения 2-й и 3-й передач | |
| 21 | LG5T30-1702025 | Головка переключения 2-й и 3-й передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
