Каталог запасных частей к технике: BAW Трансмиссия BJ 1044/1065. Коробка передач (1701)/3

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

21

22

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

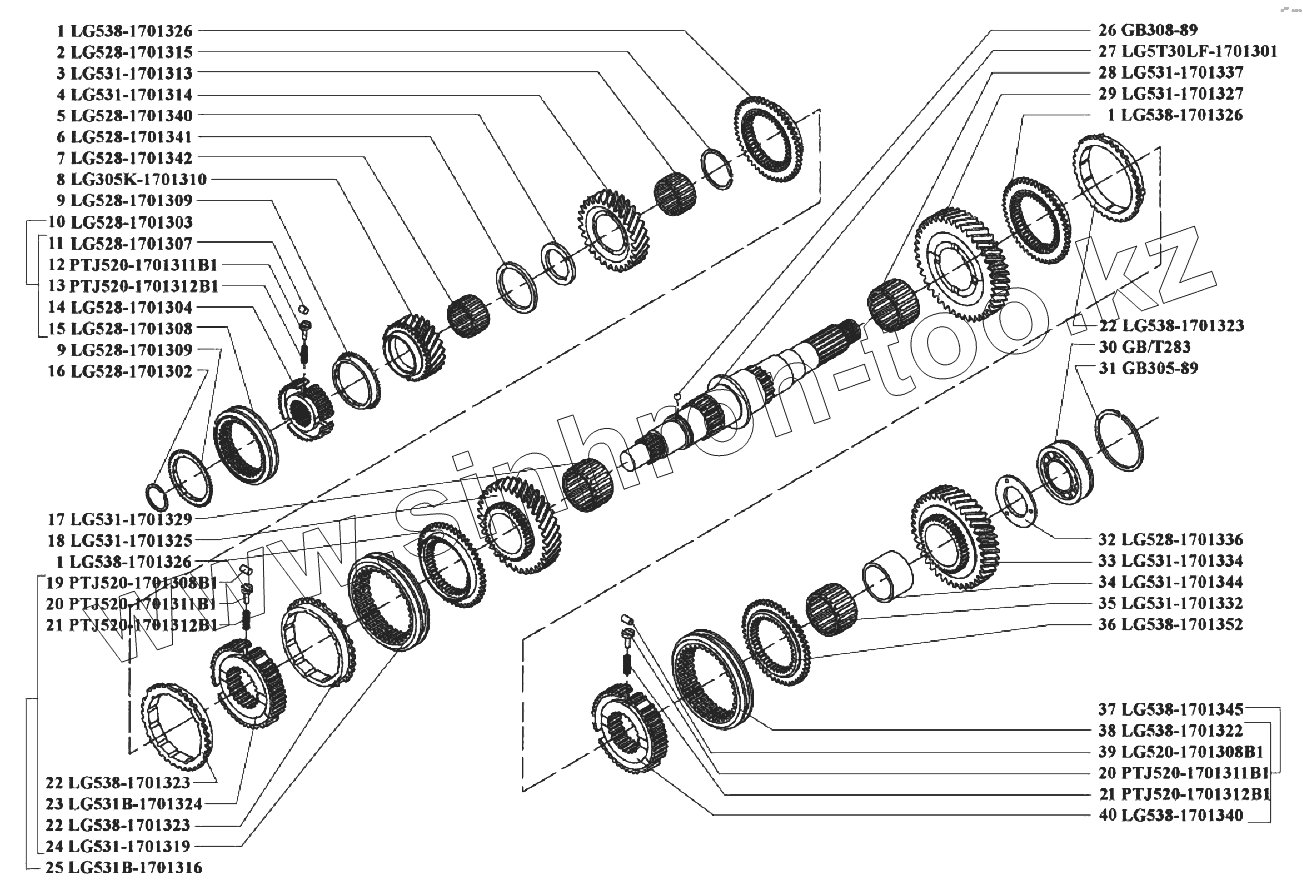

Позиция на иллюстрации	Заводской номер детали		Название детали
1	LG538-1701326		Зубчатый венец шестерен 1-й, 2-й и 3-й передач
2	LG528-1701315		Кольцо стопорное
3	LG531-1701313		Подшипник игольчатый
4	LG531-1701314		Шестерня 3-й передачи
5	LG528-1701340		Шайба упорная
6	LG528-1701341		Кольцо упорное
7	LG528-1701342		Подшипник игольчатый
8	LG305K-1701310		Шестерня 5-й передачи в сборе с зубчатым венцом
9	LG528-1701309		Кольцо блокирующее синхронизатора 4-й и 5-й передач
10	LG528-1701303		Муфта скользящая переключения 4-й и 5-й передач
11	LG528-1701307		Ролик
12	PTJ520-1701311B1		Толкатель
13	PTJ520-1701312B1		Пружина
14	LG528-1701304		Ступица муфты переключения 4-й и 5-й передач
15	LG528-1701308		Муфта переключения 4-й и 5-й передач
16	LG528-1701302		Кольцо стопорное
17	LG531-1701329		Подшипник игольчатый
18	LG531-1701325		Шестерня 2-й передачи
19	PTJ520-1701308B1		Ролик
20	PTJ520-1701311B1		Толкатель
21	PTJ520-1701312B1		Пружина
22	LG538-1701323		Кольцо блокирующее синхронизатора
23	LG531B-1701324		Ступица муфты переключения 2-й и 3-й передач
24	LG531-1701319		Муфта переключения 2-й и 3-й передач
25	LG531B-1701316		Муфта скользящая переключения 2-й и 3-й передач с кольцами синхронизатора
26	GB308-89		Шарик стальной
27	LG5T30LF-1701301		Вал вторичный
28	LG531-1701337		Подшипник игольчатый
29	LG531-1701327		Шестерня 1-й передачи
30	GB/T283		Подшипник
31	GB305-89		Кольцо стопорное
32	LG528-1701336		Шайба упорная
33	LG531-1701334		Шестерня заднего хода
34	LG531-1701344		Втулка
35	LG531-1701332		Подшипник игольчатый
36	LG538-1701352		Венец зубчатый шестерни заднего хода
37	LG538-1701345		Муфта скользящая переключения 1-й передачи и заднего хода
38	LG538-1701322		Муфта переключения 1-й передачи и заднего хода
39	LG520-1701308B1		Ролик
40	LG538-1701340		Ступица муфты переключения 1-й передачи и заднего хода

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
