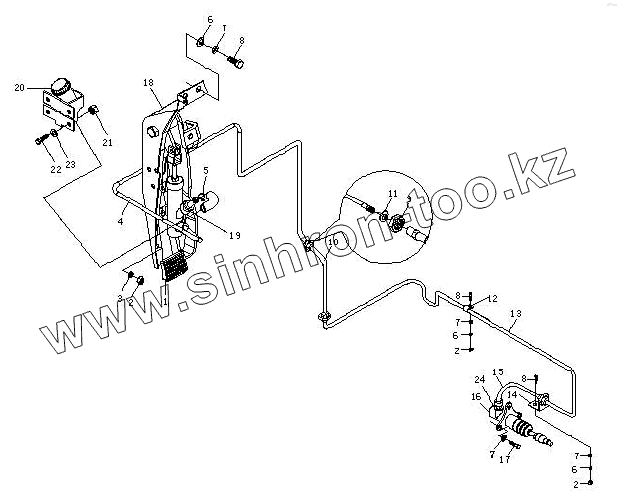

Каталог запасных частей к технике: BAW BJ 1044/1065. Сцепление 1044
1
2
2
2
3
4
5
6
6
6
7
7
7
7
8
8
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВР10441620075 | Педаль сцепления в сборе | |
| 2 | Q340В08 | Гайка | |
| 3 | Q40308 | Шайба пружинная | |
| 4 | ВР10441620007 | Трубка в сборе (к цилиндру сцепления) | |
| 5 | Q67522 | Хомут стяжной | |
| 6 | Q40108 | Шайба плоская | |
| 7 | Q40308 | Шайба пружинная | |
| 8 | Q150В0820 | Болт | |
| 9 | Q351В16 | Гайка | |
| 10 | ВР10441620025 | Шланг соединительный передний в сборе | |
| 11 | Q41216 | Шайба | |
| 12 | ВР10441620026 | Хомут металлический | |
| 13 | ВР10441620382 | Трубка металлическая | |
| 13 | ВР10441620082 | Трубка металлическая | |
| 14 | ВР10651620016 | Кронштейн нижний | |
| 15 | ВР10441620081 | Шланг рабочего цилиндра сцепления в сборе | |
| 15 | ВР10441620381 | Шланг рабочего цилиндра сцепления в сборе | |
| 16 | ВР10441620006 | Рабочий цилиндр сцепления | |
| 17 | Q150В0830 | Болт | |
| 18 | ВР10441620003 | Педаль сцепления в сборе | |
| 19 | ВР10441620076 | Цилиндр сцепления главный | |
| 20 | ВР10441620005 | Бачок | |
| 21 | Q340В06 | Гайка | |
| 22 | Q150В0616 | Болт | |
| 23 | Q40206 | Шайба плоская | |
| 24 | ВР10441620041 | Шайба медная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
