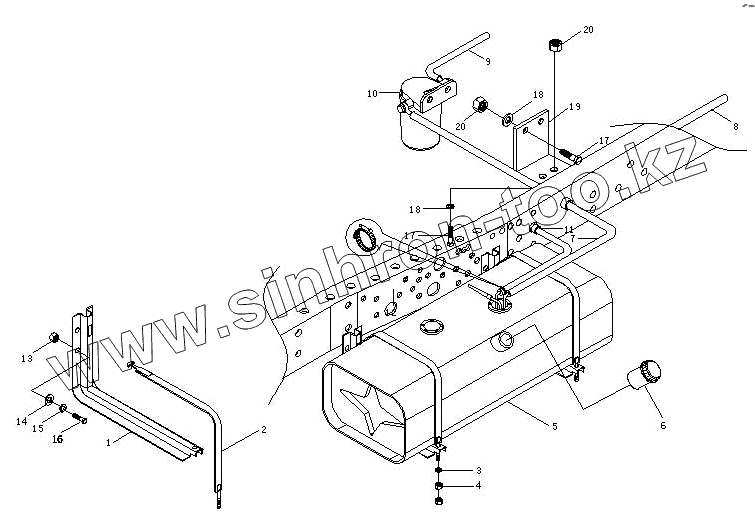

Каталог запасных частей к технике: BAW BJ 1044/1065. Система питания 1044
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
11
13
14
15
16
17
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВР10441110020 | Кронштейн опоры топливного бака | |
| 2 | ВР10441110030 | Хомут крепления | |
| 3 | Q40110 | Шайба плоская | |
| 4 | Q340В10 | Гайка | |
| 5 | ВР10441110010 | Топливный бак в сборе | |
| 6 | ВР10441110040 | Пробка топливного бака | |
| 7 | ВР10441140030 | Трубка 1 | |
| 7 | ВР10441141030 | Трубка 1 | |
| 8 | ВР10441140050 | Трубка 3 | |
| 8 | ВР10441141050 | Трубка 3 | |
| 8 | ВР10441144050 | Трубка 3 | |
| 9 | ВР10441141040 | Трубка 2 | |
| 9 | ВР10441144040 | Трубка 2 | |
| 9 | ВР10441140040 | Трубка 2 | |
| 10 | ВР10441140010 | Фильтр топливный | |
| 11 | ВР10441140060 | Кольцо защитное | |
| 12 | Q67512 | Стяжной хомут | |
| 13 | Q340В10 | Гайка | |
| 14 | Q40110 | Шайба плоская | |
| 15 | Q40310 | Шайба пружинная | |
| 16 | Q150В1025 | Болт | |
| 17 | Q150В1025 | Болт | |
| 18 | Q40108 | Шайба плоская | |
| 19 | ВР10441140020 | Кронштейн крепления топливного фильтра | |
| 20 | Q340В08 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
