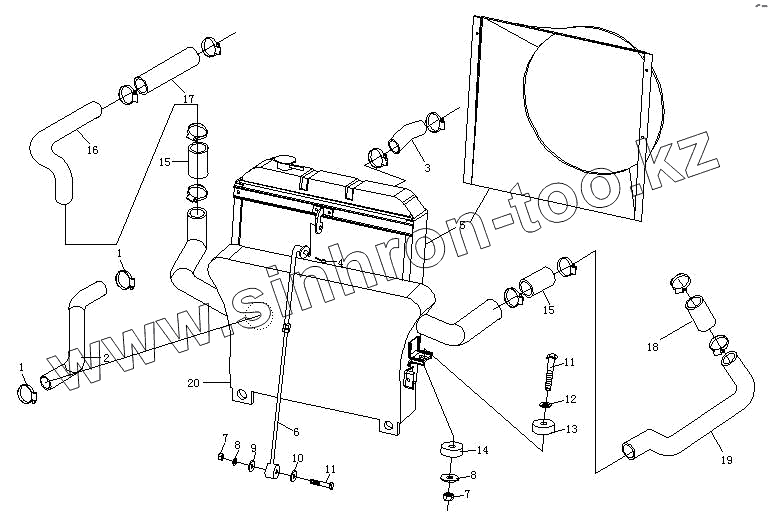

Каталог запасных частей к технике: BAW BJ 1044/1065. Система охлаждения
1
1
1
1
1
2
2
2
2
3
3
3
4
5
5
5
5
5
6
6
7
7
8
8
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q67565 | Хомут | |
| 1 | Q67540 | Хомут | |
| 1 | Q67575 | Хомут | |
| 1 | Q67550 | Хомут | |
| 2 | ВР10441330020 | Шланг радиатора | |
| 2 | ВР10441331020 | Шланг радиатора нижний | |
| 2 | ВР10441334020 | Шланг радиатора нижний | |
| 2 | ВР10651330020 | Шланг радиатора нижний | |
| 3 | ВР10441330010 | Шланг верхний | |
| 3 | ВР10441331010 | Шланг верхний | |
| 3 | ВР10441334010 | Шланг верхний | |
| 4 | Q50003 | Шплинт | |
| 5 | ВР10441310010-1 | Кожух вентилятора, радиатор | |
| 5 | ВР10651310010-1 | Кожух вентилятора, радиатор | |
| 5 | ВР10441314010-3 | Кожух вентилятора, радиатор | |
| 5 | ВР10441311010-2 | Кожух вентилятора, радиатор | |
| 5 | ВР10651310010 | Кожух вентилятора, радиатор, промохлаждение в сборе | |
| 6 | ВР10441320040 | Тяга крепления радиатора | |
| 6 | ВР10651320040 | Тяга крепления радиатора | |
| 7 | Q340В08 | Гайка | |
| 8 | Q40308 | Шайба пружинная | |
| 9 | Q40108 | Шайба плоская | |
| 10 | Q150В0855 | Шайба | |
| 11 | Q150В0865 | Болт | |
| 12 | Q40008 | Шайба плоская | |
| 13 | ВР10441320010 | Подушкая верхняя | |
| 14 | ВР10441320020 | Подушка нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
