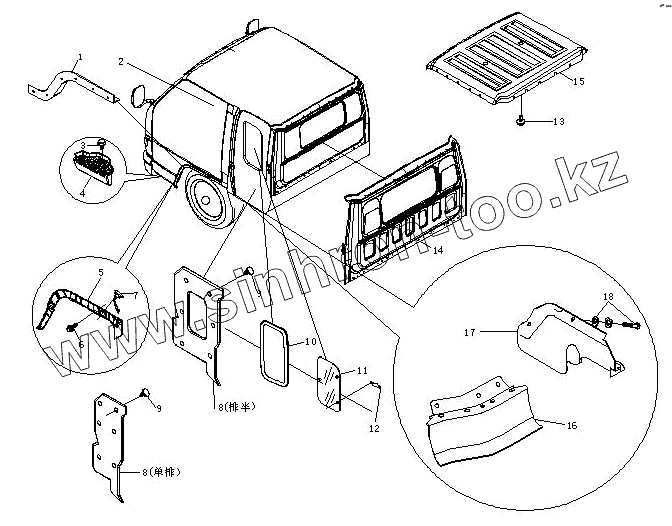

Каталог запасных частей к технике: BAW BJ 1044/1065. Крыша, задняя панель, боковины кабины
1
1
2
2
2
2
3
4
4
5
5
5
5
6
7
8
8
8
8
8
9
9
10
10
11
11
12
13
14
14
14
15
15
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВР17805129014 | Накладка правая | |
| 1 | ВР17805129013 | Накладка левая | |
| 2 | ВР17805001201 | Кабина в сборе | |
| 2 | ВР17805001205 | Сварное соединение | |
| 2 | ВР19955001101 | Сварное соединение SRS кабины | |
| 2 | ВР17805001101 | Сварное соединение SRS кабины | |
| 3 | ВР17805410015 | Винт крепления порога | |
| 4 | ВР17805410013 | Порог левый | |
| 4 | ВР17805410014 | Порог правый | |
| 5 | ВР17805410211 | Обивка арки левого колеса (ОНRS) | |
| 5 | ВР17805410212 | Обивка арки правого колеса (ОНRS) | |
| 5 | ВР17805410112 | Обивка арки правого колеса (SRS) | |
| 5 | ВР17805410111 | Обивка арки левого колеса (SRS) | |
| 6 | Q150В0625 | Болт | |
| 7 | ВР17803710005 | Отражатель света | |
| 8 | ВР17805720120 | Обшивка | |
| 8 | ВР17805720121 | Обшивка | |
| 8 | ВР17805420101 | Обшивка | |
| 8 | ВР17805420100 | Обшивка | |
| 9 | ВР17805310010 | Винт | |
| 10 | ВР17805210013 | Уплотнитель | |
| 10 | ВР17805210012 | Уплотнитель | |
| 11 | ВР17805210010 | Стекло боковое левое | |
| 11 | ВР17805210011 | Стекло боковое правое | |
| 12 | ВР17805403003 | Петля стекла | |
| 13 | ВР17805720116 | Винт | |
| 14 | ВР17805720130 | Обшивка | |
| 14 | ВР17805720230 | Обшивка | |
| 14 | ВР19955720230 | Обшивка | |
| 15 | ВР17805720110 | Обшивка крыши (SRS) | |
| 15 | ВР19955720210 | Обшивка крыши в сборе | |
| 15 | ВР19955720110 | Обшивка крыши (SRS) | |
| 15 | ВР17805720210 | Обшивка крыши (ОНRS) | |
| 16 | ВР17805140060 | Брызговик | |
| 16 | ВР19955140060 | Брызговик | |
| 17 | ВР17805140080 | Фартук защиты двигателя левый | |
| 17 | ВР17805140090 | Фартук защиты двигателя правый | |
| 18 | Q150В1616 | Болт, гайка, шайба плоская, пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
