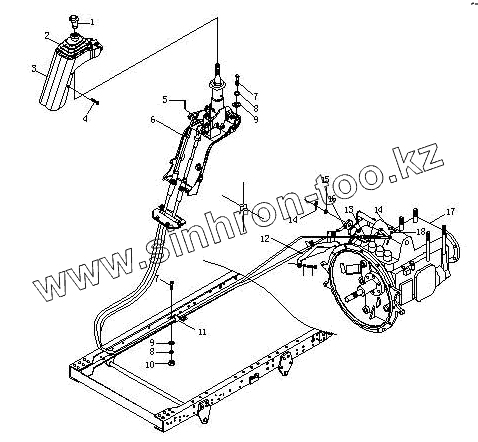

Каталог запасных частей к технике: BAW BJ 1044/1065. Коробка передач 1044
1
2
3
4
5
6
7
8
8
9
9
10
11
12
12
12
13
13
14
14
15
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВР10441720005 | Рукоятка рычага переключения передач | |
| 2 | ВР10441720006 | Уплотнитель рычага | |
| 3 | ВР10441720007 | Кожух рычага | |
| 4 | Q2140612 | Винт | |
| 5 | Q5002016 | Шплинт | |
| 6 | ВР10441720002 | Трос переключения передач в сборе | |
| 7 | Q150В0820 | Болт | |
| 8 | Q40308 | Шайба пружинная | |
| 9 | Q40108 | Шайба плоская | |
| 10 | Q340В08 | Гайка | |
| 11 | 170396201 | Хомут | |
| 12 | ВР10441720126 | Кронштейн | |
| 12 | ВР10441720326 | Кронштейн | |
| 12 | ВР10441720026 | Кронштейн | |
| 13 | ВР10441720004 | Кожух троса резиновый | |
| 13 | ВР10441720304 | Кожух троса резиновый | |
| 14 | Q5002525 | Шплинт | |
| 15 | Q40206 | Шайба плоская | |
| 16 | ВР10441720003 | Кожух троса рычага переключения резиновый | |
| 16 | ВР10441720303 | Кольцевой наконечник троса | |
| 17 | ВР10441710001 | Коробка LС5Т97 передач в сборе | |
| 17 | ВР10441710002 | Коробка LС5Т30-С2Q01 передач в сборе | |
| 17 | ВР10441710004 | Коробка САS5Т90G1 | |
| 18 | Q40106 | Шайба плоская |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
