Каталог запасных частей к технике: BAW BJ 1044/1065. Трубопроводы тормозные 1044

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
25
26
27
28
28
29
29
30
31
31
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
43
44
44
45
45
46
47
48
48
49
50
50
51
52
53
53
54
55
56
57
58
58
58
58
58
59
60
61
61
62
63
63
64
65
66
67
67

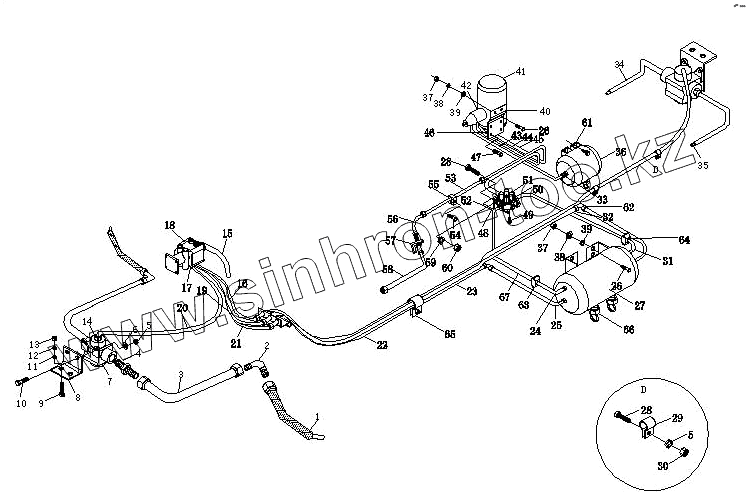

Позиция на иллюстрации Заводской номер детали Название детали
1 ВР10443560040 Шланг тормозной
2 ВР10443560025 Угольник
3 ВР10653560038 Соединительная трубка
3 ВР10443560038 Соединительная трубка
4 ВР10443560035 Переходник
5 Q40308 Шайба пружинная
6 Q40108 Шайба плоская
7 ВР10443560033 Клапан быстрого растормаживания
8 ВР10443560304 Кронштейн клапана
9 Q150В1025 Болт
10 Q150В0820 Болт
11 Q40110 Шайба плоская
12 Q40310 Шайба пружинная
13 Q340В10 Гайка
14 ВР10443560034 Гайка накидная
14 Q80218 Гайка
15 ВР10443560054 Шланг резиновый выпуска воздуха
16 ВР10443560044 Трубка тормозная
16 ВР10653560044 Трубка тормозная
17 ВР10443560053 Переходник соединительный
18 ВР10443560052 Главный тормозной кран
19 ВР10443560046 Трубка трмозная 2
19 ВР10653560046 Трубка трмозная 2
20 ВР10653560070 Трубка тормозная 4
20 ВР10443560050 Трубка тормозная 4
21 ВР10443560048 Трубка тормозная 3
21 ВР10653560048 Трубка тормозная 3
22 ВР10443560031 Трубка соединительная
22 ВР10653560031 Трубка соединительная
23 ВР10443560028 Трубка соединительная ресивера
24 ВР10653560028 Трубка
25 ВР10443560023 Трубка соединительная резиновая
25 ВР10653560023 Трубка соединительная
26 Q150В1230 Болт
27 ВР10443560020 Ресивер воздушный
28 Q150В0825 Болт
29 Q68614 Зажим трубки
30 Q340В08 Гайка
31 ВР10443560017 Трубка
31 ВР10653560017 Трубка
32 ВР10443560026 Шланг соединительный
32 ВР10653560026 Шланг соединительный
33 ВР10443560007 Соединитель
34 ВР10443560036 Трубка тормозная
35 ВР10443560042 Наконечник шланга
36 ВР10443560012 Ресивер влагомаслоотделителя
37 Q340В12 Гайка
38 Q40312 Шайба пружинная
39 Q40112 Шайба плоская
40 ВР10443560302 Кронштейн влагомаслоотделителя
41 ВР10443560008 Влагомаслоотделитель в сборе с патроном
42 ВР10443560009 Регулятор давления
43 ВР10443560005 Трубка соединительная 1
43 ВР10653560005 Трубка соединительная 1
44 ВР10443560010 Трубка соединительная 2
44 ВР10653560010 Трубка соединительная 2
45 ВР10443560013 Трубка соединительная 3
45 ВР10653560013 Трубка соединительная 3
46 Q41218 Шайба зубчатая
47 Q151С1230ТF2 Болт
48 Q80222 Гайка
48 ВР10443561007 Штуцер соединительный
49 Q617В16 Винт
50 ВР10443560014 Четырехканальный распределитель
50 ВР10653560014 Четырехканальный распределитель
51 ВР10443560063 Трубка соединительная
52 ВР10653560305 Кроншейн
53 ВР10653560062 Трубка соединительная
53 ВР10443560062 Трубка соединительная
54 Q150В0840 Болт
55 ВР10443560307 Зажим трубки
56 ВР10443560060 Шланг гибкий
57 ВР10443560303 Кронштейн
58 ВР10443560002 Трубка соединительная металлическая
58 ВР10443561002 Трубка соединительная металлическая
58 ВР10443562002 Трубка соединительная
58 ВР10653560002 Трубка соединительная металлическая
58 ВР10653506402 Трубка соединительная металлическая
59 Q40308 Шайба пружинная
60 Q340В08 Гайка
61 ВР10443560301 Кронштейн
61 ВР10653560301 Кронштейн
62 Q81312 Угольник-соединитель
63 ВР10443560098 Втулка резиновая
63 ВР10653560098 Втулка резиновая
64 ВР10443560099 Втулка резиновая
65 ВР10443560080 Кронштейн крепления трубок
66 ВР10443560021 Клапан слива воды
67 ВР10443560015 Трубка соединительная
67 ВР10653560015 Трубка соединительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
