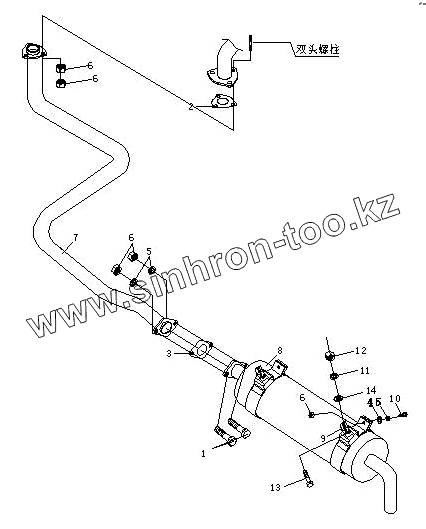

Каталог запасных частей к технике: BAW BJ 1044/1065. Система выпуска 1044 (II) - Drawings
1
2
2
3
4
5
5
6
6
6
6
7
7
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q50В1030 | Болт | |
| 2 | ВР10441200050 | Прокладка | |
| 2 | ВР10441201050 | Прокладка | |
| 3 | ВР10441200040 | Прокладка | |
| 4 | Q40110 | Шайба плоская | |
| 5 | Q40310 | Шайба пружинная | |
| 6 | Q340В10 | Гайка | |
| 7 | ВР10441201030 | Выхлопная труба | |
| 7 | ВР10441202230 | Выхлопная труба в сборе | |
| 7 | ВР10441200030 | Выхлопная труба | |
| 8 | ВР10441200010 | Глушитель в сборе | |
| 9 | ВР10441200020 | Кронштейн глушителя | |
| 10 | Q150В1060 | Болт | |
| 11 | Q40308 | Шайба пружинная | |
| 12 | Q340В08 | Гайка | |
| 13 | Q150В0845 | Болт | |
| 14 | Q40108 | Шайба плоская |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
