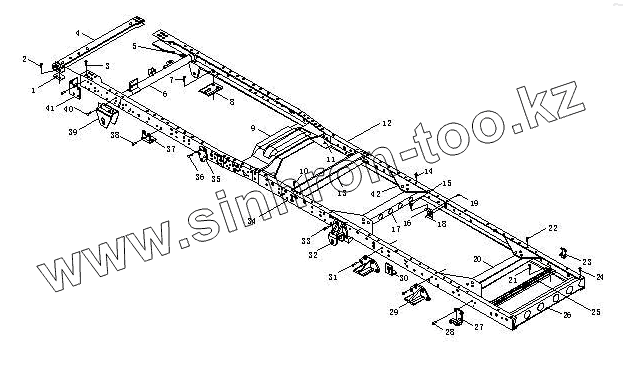

Каталог запасных частей к технике: BAW BJ 1044/1065. Рама в сборе 1044

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
6
6
7
8
9
9
10
11
12
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
23
24
25
25
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
34
35
35
36
36
37
37
38
39
39
39
40
40
41
41
42
42
Позиция на иллюстрации Заводской номер детали Название детали
1 ВР10652801102 Пластина 1
1 ВР10442801102 Пластина 1
2 Q4501032 Клепка
3 Q4501026 Клепка
4 ВР10652801100 Поперечина 1 в сборе
4 ВР10442801100 Поперечина 1 в сборе
5 Q4501032 Клепка
6 ВР10442801200 Поперечина 2 в сборе
6 ВР10652801200 Поперечина 2 в сборе
7 Q4501026 Клепка
8 ВР10441320001 Кронштейн
9 ВР10652801300 Поперечина 3
9 ВР10442801300 Поперечина 3
10 Q4501026 Клепка
11 Q4501026 Клепка
12 ВР10442800002 Лонжерон правый
12 ВР10442800062 Лонжерон правый
12 ВР10652800002 Лонжерон правый
13 ВР10442801400 Поперечина 4
13 ВР10652801400 Поперечина 4 в сборе
14 Q4501026 Клепка
15 Q4501026 Клепка
16 ВР10652800003 Кронштейн задний
16 ВР10652800003 Кронштейн задний
17 ВР10442801500 Поперечина 5 в сборе
17 ВР10652801500 Поперечина 5 в сборе
18 ВР10652800004 Кронштейн верхний аммортизатора
18 ВР10652800004 Кронштейн верхний аммортизатора
19 Q4501026 Клепка
19 Q4501038 Клепка
20 ВР10442801600 Поперечина 6 в сборе
20 ВР10652801600 Поперечина 6 в сборе
21 Q4501026 Клепка
22 Q4501026 Клепка
23 ВР10442802005 Кронштейн задний правой рессоры
23 ВР10652802006 Кронштейн задний правой рессоры
24 Q4501026 Клепка
25 ВР10442800011 Кронштейн запасного колеса
25 ВР10652800015 Кронштейн запасного колеса
26 ВР10442801700 Поперечина 7 в сборе
27 ВР10442802004 Кронштейн задний задней левой рессоры
27 ВР10652802005 Кронштейн задний задней левой рессоры
28 Q4501438 Клепка
28 Q4501040 Клепка
29 ВР10442802006 Кронштейн передний подрессорника левого
29 ВР10652802008 Кронштейн передний подрессорника левого
30 ВР10442800009 Пластина усиливающая
30 ВР10652800009 Пластина усиливающая
31 Q4501438 Клепка
31 Q4501446 Клепка
32 ВР10442802003 Кронштейн передний задней рессоры
32 ВР10652802004 Кронштейн передний задней рессоры
33 Q4501442 Клепка
33 Q4501440 Клепка
34 ВР10652800001 Лонжерон левый
34 ВР10442800001 Лонжерон левый
34 ВР10442800061 Лонжерон левый
35 ВР10442802002 Кронштейн
35 ВР10652802003 Кронштейн
36 Q4501438 Клепка
36 Q4501440 Клепка
37 ВР10442800007 Кронштейн
37 ВР10652802009 Кронштейн
38 Q4501026 Клепка
39 ВР10442802001 Кронштейн
39 ВР10652802002 Кронштейн
39 ВР10652802001 Кронштейн
40 Q4501432 Клепка
40 Q4501440 Клепка
41 ВР10652800011 Пластина, перекладина 5
41 ВР10652800020 Пластина, перекладина 5
42 ВР10442801502 Пластина, перекладина 5
42 ВР10652801502 Пластина, перекладина 5
43 ВР10651010001 Прокладка под двигатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
