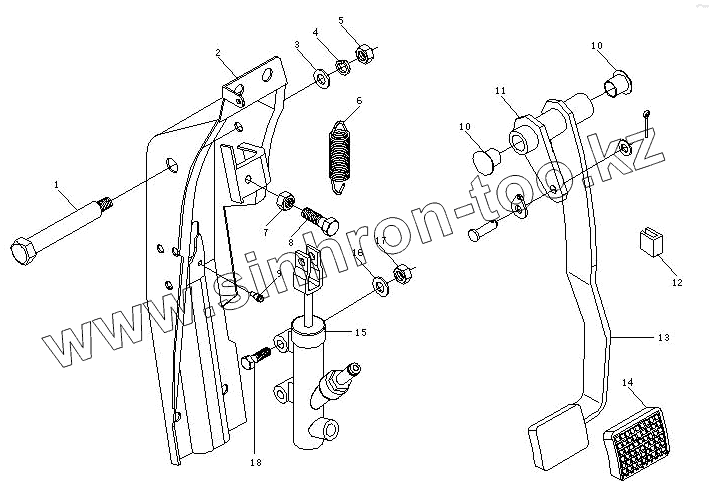

Каталог запасных частей к технике: BAW BJ 1044/1065. Педаль сцепления
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 136-3504014 | Ось педали | |
| 2 | 136-1602020 | Кронштейн педали в сборе | |
| 3 | Q40108 | Шайба плоская | |
| 4 | Q40308 | Шайба пружинная | |
| 5 | Q350В10 | Гайка | |
| 6 | 136-1602016 | Пружина оттяжная педали сцепления | |
| 7 | Q340В08 | Гайка | |
| 8 | Q150В0820 | Болт | |
| 9 | 136-1602012 | Ограничитель хода педали резиновый | |
| 10 | 136-1602015 | Втулка | |
| 11 | 136-1602017 | Пластина соединительная | |
| 12 | 136-1602011 | Прокладка ограничительная резиновая | |
| 13 | 136-1602030 | Педель сцепления в сборе | |
| 14 | 136-1602013 | Накладка педали резиновая | |
| 15 | ВР1044162006 | Цилиндр главный | |
| 16 | Q40108 | Шайба плоская | |
| 17 | Q351В16 | Гайка | |
| 18 | Q150В0616 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
