Каталог запасных частей к технике: BAW-33463 Tonik. Воздухозаборник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12

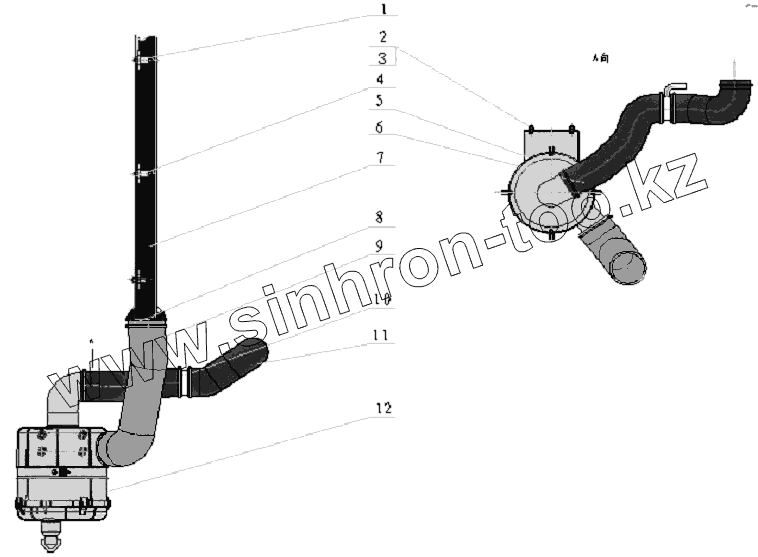

Позиция на иллюстрации Заводской номер детали Название детали
1 1036DVS3M-1109030 Воздухозаборник
2 Q150B1025 Болт шестигранный
3 Q32010 Гайка шестигранная
4 Q32006 Гайка фланцевая шестигранная
5 Q67580 Хомут стяжной
6 1132N011A24 Патрубок отводящий
7 1030DFH3-1109200 Труба подводящая
8 Q67590 Хомут червячный
9 1132N031A01 Патрубок подводящий
10 1132N020A06 Труба соединительная
11 1132N010A16 Патрубок отводящий
12 1109N010A16 Фильтр воздушный с кронштейном в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
