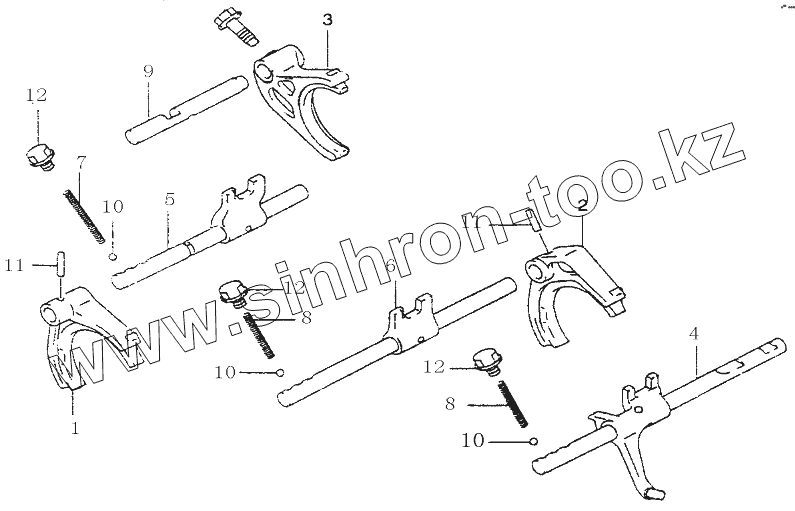

Каталог запасных частей к технике: BAW-33463 Tonik. Вилки и штоки переключения передач
1
2
2
3
4
5
6
7
8
8
9
10
10
10
11
11
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LD1702211-474A | Вилка переключения 1-2 передачи | |
| 2 | LD1702281-474A | Вилка переключения 3-4 передачи | |
| 3 | LD1702231-474A | Вилка переключения 5 передачи | |
| 4 | LD1702460-474A | Шток переключения передачи заднего хода в сборе | |
| 5 | LD1702270-474A | Шток переключения 1-2 передачи | |
| 6 | LD1702280-474A | Шток переключения 3-4 передачи | |
| 7 | LD1702491-474A | Пружина механизма переключения длинная | |
| 8 | LD1702492-474A | Пружина механизма переключения короткая | |
| 9 | LD1702441-474A | Шток переключения 5 передачи | |
| 10 | GB308-89 | Шарик стальной | |
| 11 | LD1709802-474A | Штифт вилки переключения | |
| 12 | LD1709323-474A | Болт стопорный механизма переключения |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
