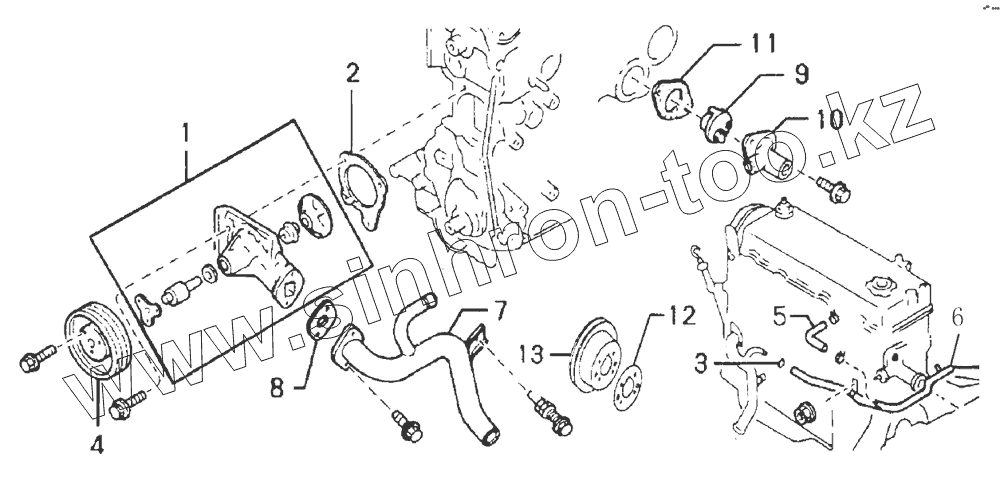

Каталог запасных частей к технике: BAW-33463 Tonik. Система охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XG471QE-1307010 | Насос водяной в сборе | |
| 2 | XG471QE-1307021 | Прокладка водяного насоса | |
| 3 | XG471QE-1303061 | Хомут задней водонагревательной трубы | |
| 4 | XG471QE-1300030 | Шкив водного насоса | |
| 5 | XG471QE-1303080 | Шланг обводной термостата | |
| 6 | XG471QE-1303070 | Труба задняя нагрева воды | |
| 7 | XG471QE-1300040 | Труба подачи водяного насоса | |
| 8 | XG471QE-1300015 | Прокладка трубы подачи водяного насоса | |
| 9 | XG471QE-1306010 | Термостат | |
| 10 | XG471QE-1300016 | Труба отводящая | |
| 11 | XG471QE-1300014 | Прокладка трубы отводящей | |
| 12 | XG471QE-1005019 | Шайба нажимная шкива | |
| 13 | XG471QE-1005017 | Шкив привода водяного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
