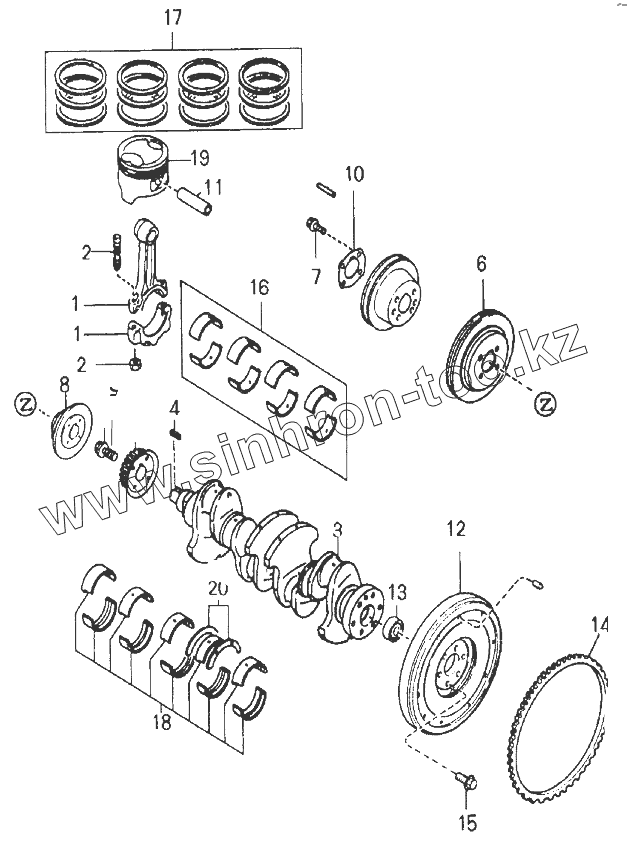

Каталог запасных частей к технике: BAW-33463 Tonik. Поршень, коленчатый вал и маховик
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XG471QE-1004032 | Шатун с крышкой | |
| 2 | XG471QE-1004035 | Болт и гайка шатуна | |
| 3 | XG471QE-1005021 | Коленчатый вал | |
| 4 | XG471QE-1005016 | Шпонка коленчатого вала | |
| 5 | XG471QE-1005011 | Привод коленчатого вала зубчатый | |
| 6 | G4AB-1005017 | Шкив коленчатого вала | |
| 7 | XG471QE-1005018 | Болт шкива | |
| 8 | XG471QE-1005031 | Фланец шкива | |
| 9 | XG471QE-1005015 | Болт шкива стопорный | |
| 10 | XG471QE-1005019 | Шайба нажимная шкива | |
| 11 | XG471QE-1004011 | Палец поршневой | |
| 12 | G4AB-1005041 | Маховик | |
| 13 | XG471QE-1005060 | Подшипник направляющий | |
| 14 | XG471QE-1005042 | Венец маховика зубчатый | |
| 15 | XG471QE-1005012 | Болт маховика | |
| 16 | XG471QE-1004031 | Вкладыш шатунный | |
| 17 | XG471QE-1004022/23/24 | Кольца поршня | |
| 18 | XG471QE-1002014/15 | Вкладыш верхний и нижний коленчатого | |
| 19 | XG471QE-1004021 | Поршень | |
| 20 | XG471QE-1005013 | Полукольцо упорное коленчатого вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
