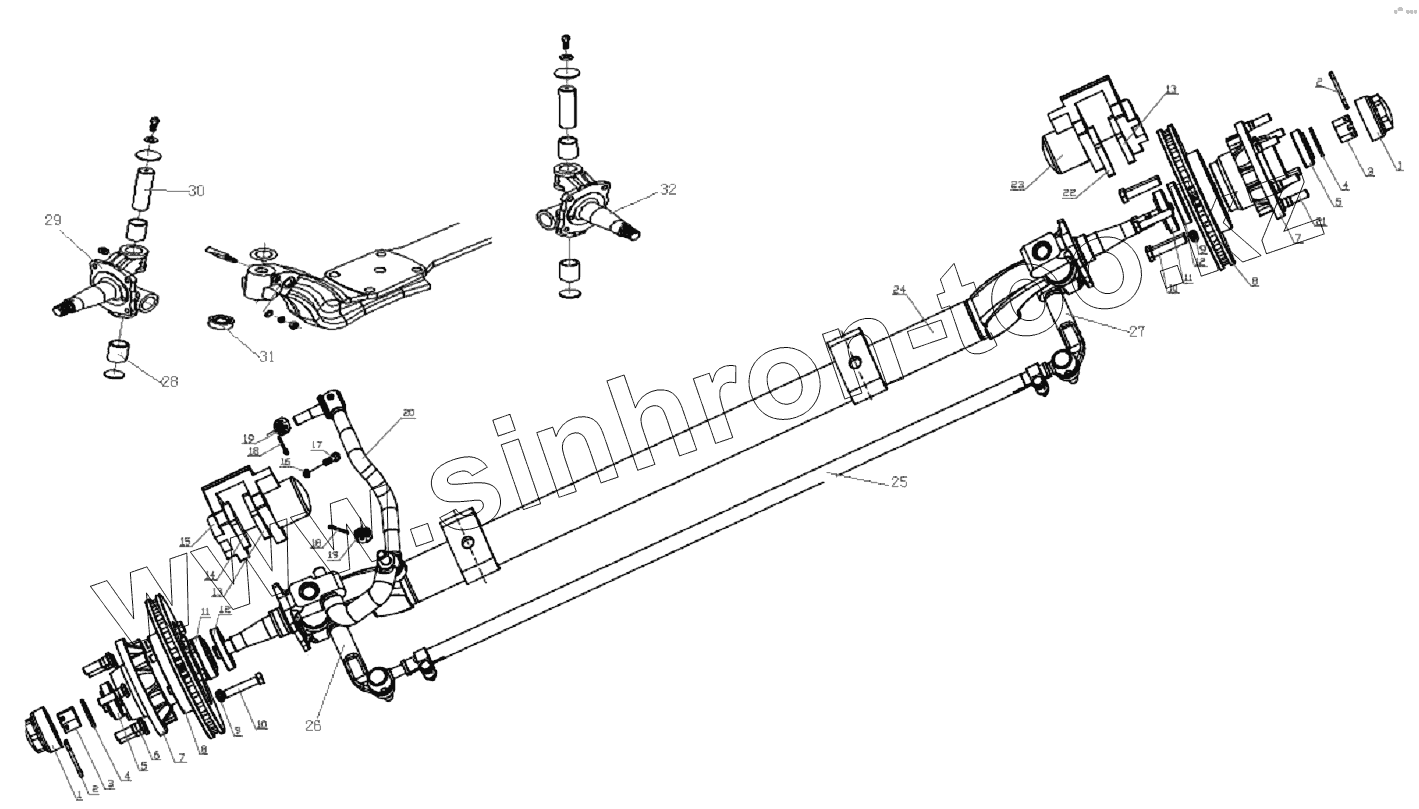

Каталог запасных частей к технике: BAW-33463 Tonik. Мост передний
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BJ130-3103090A | Колпак ступицы колеса | |
| 2 | GB/T91-2000 | Шплинт 5x40 | |
| 3 | Q387B22 | Гайка корончатая шестигранная тонкая | |
| 4 | 3001001KY | Шайба | |
| 5 | GB/T297-94 | Подшипник роликовый | |
| 6 | 1020DKF01P-3005310 | Болт крепления колеса | |
| 7 | 1020DKF01P-3005210 | Ступица переднего колеса | |
| 8 | 1020DKF01P-3005110 | Диск переднего тормоза | |
| 9 | Q40312 | Шайба пружинная | |
| 10 | Q151B1255 | Болт шестигранный | |
| 11 | GB/T297-94 | Подшипник роликовый | |
| 12 | BJ1305.30.105 | Сальник ступицы переднего колеса | |
| 13 | MR7180-3501160 | Колодка фрикционная внутренняя в сборе левая | |
| 14 | MR7180-3501180 | Колодка внешняя фрикционная | |
| 15 | 6486-3501010 | Скоба переднего тормоза в сборе с фрикционным блоком | |
| 16 | GB/T93-1987 | Шайба пружинная | |
| 17 | GB/T5786-2000 | Болт M12x1.25x30 | |
| 18 | GB/91-2000 | Шплинт 3.2x3.6 | |
| 19 | M12x1.25 | Гайка корончатая шестигранная | |
| 20 | 1020DKF01P-3001013A | Тяга рулевая продольная в сборе | |
| 21 | 1020DKF01P-3005410 | Болт колеса правый | |
| 22 | MR7080-3501260 | Колодка внутренняя фрикционная в сборе правая | |
| 23 | 6486-3501010 | Скоба переднего тормоза в сборе с фрикционным блоком | |
| 24 | 1020DKF01P-3001010A | Балка переднего моста | |
| 25 | 1022EZC2A-3001013A | Тяга рулевая поперечная | |
| 26 | CA1028E2.31.102B | Сошка рулевая левая | |
| 27 | CA1028E2.31.103B | Сошка рулевая правая | |
| 28 | BJ1305.31.108B | Втулка шкворня поворотного кулака | |
| 29 | 1020DKF01P-3001510 | Кулак поворотный в сборе левый | |
| 30 | BJ1305.31.107B | Шкворень поворотного кулака | |
| 31 | 198905 | Подшипник упорный | |
| 32 | 1020DKF01P-3001410 | Кулак поворотный в сборе правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
