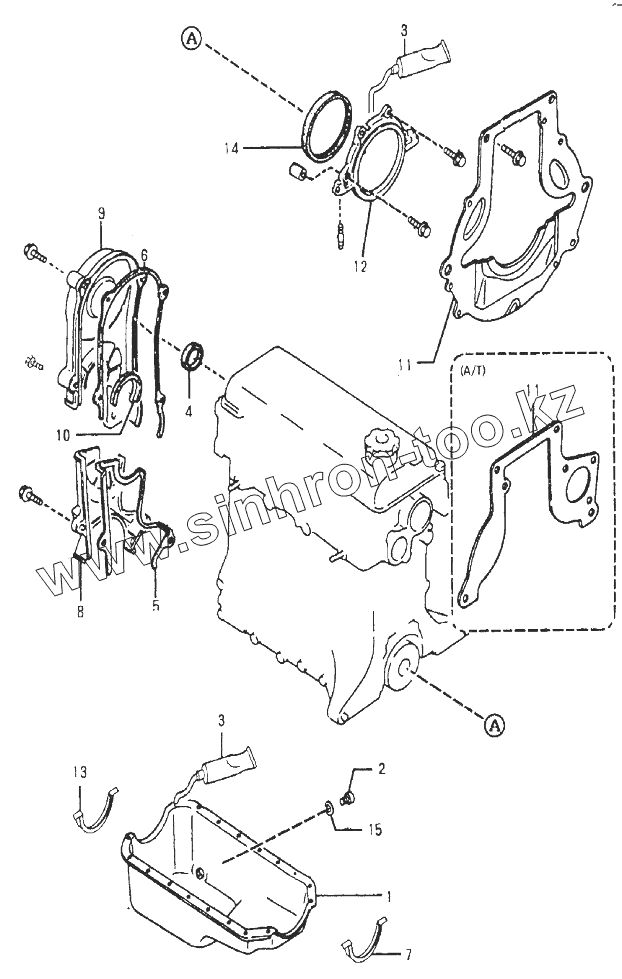

Каталог запасных частей к технике: BAW-33463 Tonik. Корпус блока и масляный картер
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G4AB-1009021 | Масляный картер | |
| 2 | XG471QE-1009023 | Пробка слива масла | |
| 3 | 5900 | Герметик-прокладка | |
| 4 | XG471QE-1003019 | Уплотнение масляное распредвала | |
| 5 | XG471QE-1002062 | Прокладка интегрированного зубчатого привода нижняя | |
| 6 | XG471QE-1002052 | Прокладка интегрированного зубчатого привода верхняя | |
| 7 | XG471QE-1009011 | Прокладка масляного картера передняя резиновая | |
| 8 | XG471QE-1002060 | Крышка нижнего интегрированного зубчатого привода | |
| 9 | XG471QE-1002050 | Крышка верхнего интегрированного зубчатого привода | |
| 10 | XG471QE-1002053 | Прокладка интегрированного зубчатого привода верхняя резиновая | |
| 11 | G4AB-1601043 | Пластина крепления картера маховика задняя | |
| 12 | XG471QE-1002030 | Корпус заднего сальника коленчатого вала | |
| 13 | XG471QE-1009012 | Прокладка масляного картера задняя резиновая | |
| 14 | XG471QE-1002040 | Масляный уплотнитель коленчатого вала задний | |
| 15 | G4AB-1009024 | Шайба пробки слива масла |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
