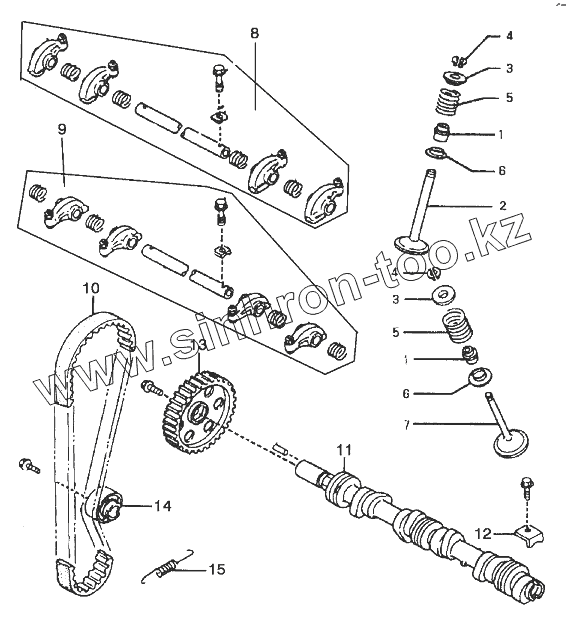

Каталог запасных частей к технике: BAW-33463 Tonik. Газораспределительный механизм
1
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XG471QE-1008026 | Уплотнитель масляного клапана | |
| 2 | XG471QE-1007013 | Клапан впускной | |
| 3 | XG471QE-1007014 | Тарелка верхняя пружины клапана | |
| 4 | XG471QE-1007015 | Сухарь клапана | |
| 5 | XG471QE-1007018 | Пружина клапана | |
| 6 | XG471QE-1007017 | Тарелка нижняя пружины клапана | |
| 7 | XG471QE-1007016 | Клапан выпускной | |
| 8 | XG471QE-1007040A | Ось коромысел впускных клапанов | |
| 9 | XG471QE-1007050A | Ось коромысел выпускных клапанов | |
| 10 | XG471QE-1006015 | Ремень зубчатый | |
| 11 | XG471QE-1006011 | Распредвал | |
| 12 | XG471QE-1006012 | Пластина стопорная распредвала | |
| 13 | XG471QE-1006013 | Привод зубчатый ремня распредвала | |
| 14 | XG471QE-1006020 | Натяжитель | |
| 15 | XG471QE-1006031 | Пружина натяжителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
