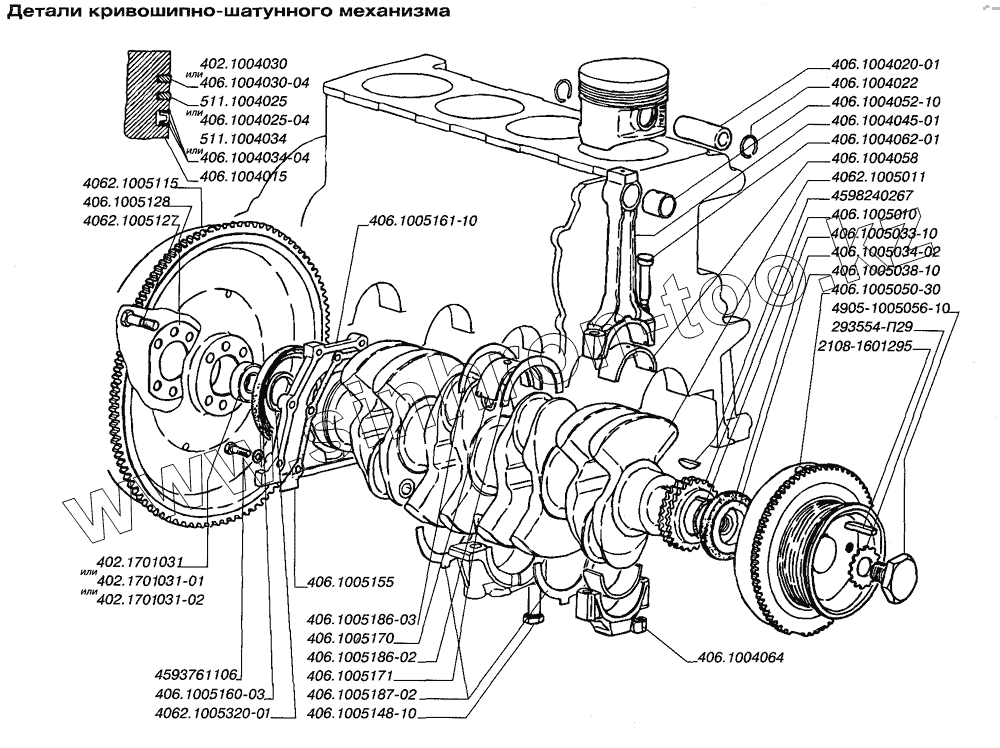

Каталог запасных частей к технике: ЗМЗ-40524.10 (Евро 3). Поршни и шатуны
402.1701031-01
2108-1601295
406.1005050-30
406.1005038-10
406.1005034-02
406.1005033-10
4062.1005320-01
406.1005160-03
402.1701031-02
4062.1005127
4062.1005115
406.1005148-10
406.1005187-02
406.1005186-02
406.1005186-03
4905-1005056-10
406.1005161-10
511.1004034
511.1004025
402.1004030
406.1005128
406.1005171
406.1005170
4062.1005011
406.1004022
406.1004064
406.1005155
402.1701031
45 9376 1106
406.1004015
406.1004020-01
406.1004025-04
406.1004030-04
406.1004034-04
406.1004045-01
406.1004052-10
406.1004058
406.1004062-01
293554-П29
406.1005010
45 9824 0267
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402.1701031-01 | 402.1701031-01 | Подшипник первичного вала КПП | |
| 2108-1601295 | 2108-1601295 | Заклепка | |
| 406.1005050-30 | 406.1005050-30 | Шкив коленчатого вала с демпфером | |
| 406.1005038-10 | 406.1005038-10 | Втулка | |
| 406.1005034-02 | 406.1005034-02 | Манжета с пружиной 2,2-55x70-4 | |
| 406.1005033-10 | 406.1005033-10 | Звездочка коленчатого вала | |
| 4062.1005320-01 | 4062.1005320-01 | Втулка распорная | |
| 406.1005160-03 | 406.1005160-03 | Манжета с пружиной 2,2-80x100-4 | |
| 402.1701031-02 | 402.1701031-02 | Подшипник первичного вала КПП 6203.ZZ.P6Q6 / УС9 | |
| 4062.1005127 | 4062.1005127 | Болт самоблокирующийся крепления маховика | |
| 4062.1005115 | 4062.1005115 | Маховик с ободом | |
| 406.1005148-10 | 406.1005148-10 | Болт крышки коренного подшипника | |
| 406.1005187-02 | 406.1005187-02 | Полушайба упорного подшипника нижняя | |
| 406.1005186-02 | 406.1005186-02 | Полушайба упорного подшипника верхняя | |
| 406.1005186-03 | 406.1005186-03 | Полушайба упорного подшипника коленчатого вала верхняя | |
| 4905-1005056-10 | 4905-1005056-10 | Болт стяжной коленчатого вала | |
| 406.1005161-10 | 406.1005161-10 | Сальникодержатель | |
| 511.1004034 | 511.1004034 | Кольцо поршневое маслосъемное | |
| 511.1004025 | 511.1004025 | Кольцо поршневое компрессионное нижнее | |
| 402.1004030 | 402.1004030 | Кольцо поршневое компрессионное верхнее | |
| 406.1005128 | 406.1005128 | Шайба болтов маховика | |
| 406.1005171 | 406.1005171 | Вкладыш коренного подшипника нижний | |
| 406.1005170 | 406.1005170 | Вкладыш коренного подшипника верхний | |
| 4062.1005011 | 4062.1005011 | Вал коленчатый | |
| 406.1004022 | 406.1004022 | Кольцо стопорное поршневого пальца | |
| 406.1004064 | 406.1004064 | Гайка болта шатуна | |
| 406.1005155 | 406.1005155 | Прокладка сальникодержателя | |
| 402.1701031 | 402.1701031 | Подшипник (80203АС9) | |
| 45 9376 1106 | 45 9376 1106 | Болт М6х25 сальникодержателя | |
| 405.1004030 | 405.1004030 | Кольцо поршневое компрессионное верхнее | |
| 406.1004014-АР | 406.1004014-АР | Поршень с пальцем и стопорными кольцами (комплект) d=92,5 мм | |
| 406.1004014-БР | 406.1004014-БР | Поршень с пальцем и стопорными кольцами (комплект) d=93,0 мм | |
| 405.1004014 | 405.1004014 | Поршень с пальцем и стопорн. кольцами (ном. d=95,5 мм и рем. размеров: d=96,0 mm | |
| 409.1004014 | 409.1004014 | Поршень с пальцем и стопорн. кольцами (ном. d=95,5 мм и рем. размеров: d=96,0 mm | |
| 406.1004015 | 406.1004015 | Поршень (для двигателя ЗМЗ-4063) | |
| 405.1004015 | 405.1004015 | Поршень (номинального и ремонтных размеров) | |
| 409.1004015 | 409.1004015 | Поршень (номинального и ремонтных размеров) | |
| 405.1004020 | 405.1004020 | Палец поршневой | |
| 406.1004020-01 | 406.1004020-01 | Палец поршневой | |
| 406.1004022 | 406.1004022 | Кольцо стопорное поршневого пальца | |
| 405.1004025 | 405.1004025 | Кольцо поршневое компрессионное нижнее | |
| 406.1004025-04 | 406.1004025-04 | Кольцо поршневое компрессионное нижнее | |
| 406.1004030-04 | 406.1004030-04 | Кольцо поршневое компрессионное верхнее | |
| 406.1004014 | 406.1004014 | Поршень с пальцем и стопорными кольцами (комплект) d=92,0 мм | |
| 405.1004034 | 405.1004034 | Кольцо поршневое маслосъемное | |
| 406.1004034-04 | 406.1004034-04 | Кольцо поршневое маслосъемное | |
| 406.1004045-01 | 406.1004045-01 | Шатун | |
| 406.1004052-10 | 406.1004052-10 | Втулка шатуна | |
| 406.1004058 | 406.1004058 | Вкладыш шатуна | |
| 406.1004060 | 406.1004060 | Болт шатуна с гайкой (комплект) | |
| 406.1004062-01 | 406.1004062-01 | Болт шатуна | |
| 406.1004064-10 | 406.1004064-10 | Гайка болта шатуна | |
| 40904.1004013 | 40904.1004013 | Поршень с пальцем, стопорными и поршневыми кольцами к-т | |
| 40524.1004013 | 40524.1004013 | Поршень с пальцем, стопорными и поршневыми кольцами к-т | |
| 293554-П29 | 293554-П29 | Шайба 28 | |
| 406.1005010 | 406.1005010 | Вал коленчатый со штифтом | |
| 45 9824 0267 | 45 9824 0267 | Шпонка 6x10 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
