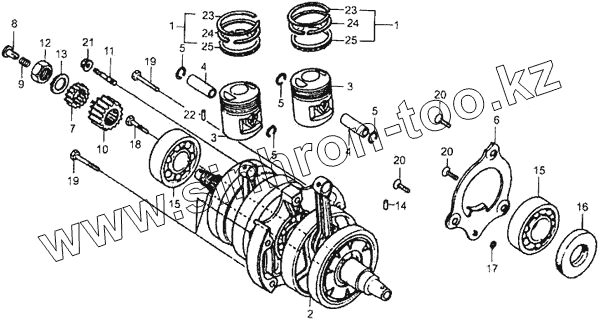

Каталог запасных частей к технике: ЗиД Двигатель 253 FMM. Коленчатый вал и поршень
1
1
2
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
20
21
22
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13300 | Комплект поршневых колец | |
| 2 | 13100 | Коленчатый вал в сборе | |
| 3 | 13211 | Поршень | |
| 4 | 13221 | Палец поршневой | |
| 5 | 13222 | Стопорное кольцо поршневого пальца | |
| 6 | 15470/244FMI | Поддон картера | |
| 7 | 15211 | Ведущая шестерня 24Т масляного насоса | |
| 8 | 15431/244FМI | Маслопровод коленвала | |
| 9 | 15432/244FMI | Пружина | |
| 10 | 22621 | Ведущая шестерня 33Т | |
| 11 | GB/T898 | Шпилька M8x45 | |
| 12 | 22631/244FMI | Гайка M16 | |
| 13 | 15212/244FMI | Шайба | |
| 14 | 13118/244FМI | Штифт 4x4.9 | |
| 15 | GB276 | Подшипник55x67x20 | |
| 16 | 28180/244FMI | Сальник 35x52x7 | |
| 17 | 15475/244FMI | Кольцо круглого сечения 6x3 | |
| 18 | GB/T5782 | Болт M8х35 | |
| 19 | GB/T5782 | Болт M8х35 | |
| 20 | GB-T819.1 | Винт М6x16 | |
| 21 | GB/T6177.1 | Гайка М6 | |
| 22 | GB/T119.2 | Штифт2x13.8 | |
| 23 | 13311 | Поршневое кольцо (I) | |
| 24 | 13312 | Поршневое кольцо (II) | |
| 25 | 13320 | Маслосъемное поршневое кольцо, 3-зв. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
