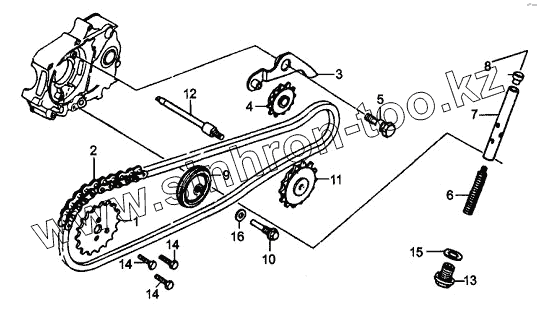

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-С. Распределительная цепь и натяжитель цепи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14730/1P50FMG | Ведомая звездочка | |
| 2 | 14100/1P39FMB | Цепь привода газораспределения | |
| 3 | 14416/1P50FMG | Рычаг натяжителя цепи | |
| 4 | 14411/1P39FMB | Звездочка натяжителя | |
| 5 | 14413/1P39FMB | Винт | |
| 6 | 14710/1P39FMB | Пружина | |
| 7 | 14720/1P39FMB | Шток натяжителя | |
| 8 | 14755/1P50FMG | Колпачек | |
| 9 | 14410/1P39FMB | Направляющий шкив | |
| 10 | 14751/1P50FMG | Штифт направляющего шкива | |
| 11 | 14753/1P50FMG | Ведущая звездочка масляного насоса | |
| 12 | 14752/1P50FMG | Вал со звездочкой | |
| 13 | 14415/1P50FMG | Уплотнительная пробка | |
| 14 | GB5783-86 | Болт М5х12 | |
| 15 | 14519/1P50FMG | Прокладка натяжителя | |
| 16 | 14622/1P50FMG | Шайба 8.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
