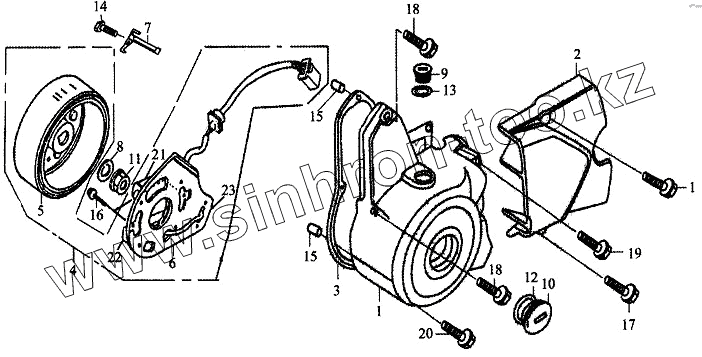

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Левая крышка картера и генератор
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11411/1P50FMG-В | Левая крышка картера | |
| 2 | 11451/1P50FMG-В | Закрытие звездочки | |
| 3 | 11419/1P50FMG-В | Прокладка левой крышки | |
| 4 | 31100/1P50FMG-В | Генератор в сборе | |
| 5 | 31110/1P50FMG-В | Маховик генератора | |
| 6 | 31210/1P50FMG-В | Статор | |
| 7 | 31911/1P50FMG-В | Фиксатор провода | |
| 8 | 31312/1P50FMG | Шайба | |
| 9 | 11412/1P50FMG-В | Пробка контрольного отверстия | |
| 10 | 11413/1P50FMG-В | Пробка | |
| 11 | 31311/1P50FMG | Контргайка | |
| 12 | 11415/1P50FMG-В | Кольцо 27х2 | |
| 13 | 11414/1P50FMG-В | Кольцо | |
| 14 | GB5783-86 | Болт М5х12 | |
| 15 | 11318/1P50FMG | Штифт 8х12 | |
| 16 | GB5783-86 | Болт М5х12 | |
| 17 | GB5787-86 | Болт М6х28 | |
| 18 | GB5787-86 | Болт М6х32 | |
| 19 | GB5787-86 | Болт М6х50 | |
| 20 | GB5787-86 | Болт М6х70 | |
| 21 | GB818-85 | Болт M6x12 | |
| 22 | 31240/1P50FMG | Катушка освещения | |
| 23 | 31260/1P50FMG | Катушка зарядная | |
| 24 | 31280/1P50FMG | Катушка зажигания |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
