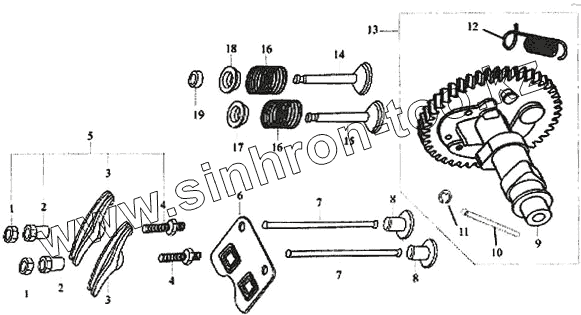

Каталог запасных частей к технике: ЗиД Двигатель 1P70FV-C. Кулачковый вал, клапаны
1
1
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14416/168F | Контргайка | |
| 2 | 14413/168F | Втулка | |
| 3 | 14411/168F | Коромысло клапана | |
| 4 | 14415/168F | Болт регулировочный | |
| 5 | 14410/168F | Коромысло в сборе | |
| 6 | 14261/168F | Направляющая толкателя | |
| 7 | 14250/1P68FV | Штанга | |
| 8 | 14455/168F | Толкатель | |
| 9 | 14111/168F | Кулачковый вал | |
| 10 | 14142/168F | Палец | |
| 11 | GB896-1986 | Шайба | |
| 12 | 14146/168F | Пружина растяжения | |
| 13 | 14100/168F | Вал кулачковый в сборе | |
| 14 | 14720/168F | Клапан выпускной | |
| 15 | 14710/168F | Клапан впускной | |
| 16 | 14755/168F | Пружина клапана | |
| 17 | 14751/168F | Опора пружины впускного клапана | |
| 18 | 14757/168F | Опора пружины выпускного клапана | |
| 19 | 14758/168F | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
