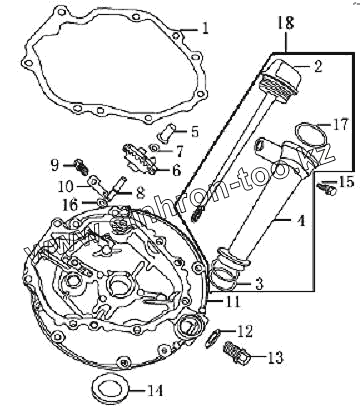

Каталог запасных частей к технике: ЗиД Двигатель 1P64FV. Маслосборник в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11119 | Прокладка картера | |
| 2 | 15611 | Стержневой масломер | |
| 3 | 15612 | Уплотнительное кольцо | |
| 4 | 15616 | Горловина маслоналивная | |
| 5 | 25131 | Втулка скользящая | |
| 6 | 25121 | Шестерня ведомая | |
| 7 | 25132 | Шайба | |
| 8 | 25151 | Вал регулировочный | |
| 9 | GB/T5787-1986 | Болт М6х12 | |
| 10 | 25171 | Зажим регулировочного вала | |
| 11 | 11411 | Левая крышка картера | |
| 12 | 11213 | Шайба 12 | |
| 13 | 11212 | Сливная пробка М14x13,5 | |
| 14 | 13180 | Правый сальник 16,4х30х5 | |
| 15 | GB/T5789-1986 | Болт М10х1.25х50 | |
| 16 | 25165 | Шайба ведомой шестерни | |
| 17 | 15615 | Кольцо верхнее | |
| 18 | 15610 | Масломер в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
