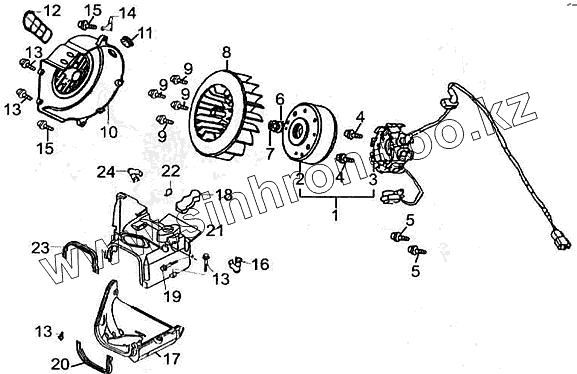

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Крышка вентилятора и генератор
1
2
3
4
4
5
5
6
7
8
9
9
9
9
10
11
12
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31100 | Генератор в сборе | |
| 2 | 31110 | Ротор в сборе | |
| 3 | 31210 | Статор в сборе | |
| 4 | GB/T5786 | Болт М12x1,25x12 | |
| 5 | GB/T5781 | Болт M6x8 | |
| 6 | GB/T97.1 | Шайба 6 | |
| 7 | GB/T6177.1 | Гайка М6 | |
| 8 | 19810 | Крыльчатка вентилятора | |
| 9 | GB/T16674 | Болт M10x35 | |
| 10 | 19710 | Крышка вентилятора | |
| 11 | 19715 | Резиновая пробка | |
| 12 | 19716 | Направляющая для охлаждения карбюратора | |
| 13 | GB/T9456 | Винт ST M5х16 | |
| 14 | 34951 | Кронштейн жгута проводов | |
| 15 | GB/T16674 | Болт M10x35 | |
| 16 | 19742 | Скоба перепускной трубки | |
| 17 | 19720 | Закрытие воздупровода А | |
| 18 | 14526 | Резиновая крышка | |
| 19 | GB/T16674 | Болт M10x35 | |
| 20 | 19723 | Уплотнение закрытия отвода воздуха | |
| 21 | 19730 | Закрытие воздухопровода В | |
| 22 | 34931 | Зажим провода катушки зажигания | |
| 23 | 19733 | Уплотнители | |
| 24 | 19743 | Зажим трубки сапуна |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
