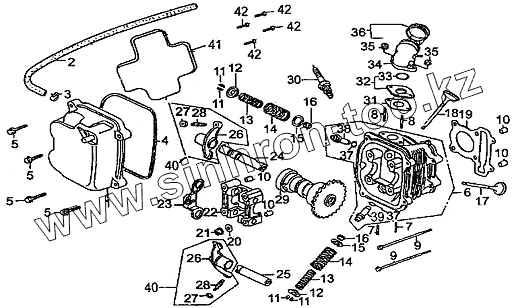

Каталог запасных частей к технике: ЗиД Двигатель 1P57QMJ. Крышка головки цилиндра и головка цилиндра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
35
36
37
37
38
39
40
40
41
42
42
42
42
Позиция на иллюстрации Заводской номер детали Название детали
1 12310 Крышка головки цилиндров
2 20162 Отводящая выпускная труба
3 20163 Хомут выпускной трубы
4 12312 Прокладка крышки головки цилиндров
5 GB/T16674 Болт M10x35
6 12210 Головка цилиндра в сборе
7 GB/T899 Болт М6х35
8 GB/T899 Болт М6х35
9 GB/T 16674 Болт М8х20
10 12118 Штифт блока цилиндров
11 14752 Сухарик клапана
12 14751 Опора верхняя
13 14756 Пружина внутренняя
14 14755 Пружина наружная
15 14753 Опора нижняя
16 14730 Сальник
17 14720 Клапан выпускной
18 14710 Клапан впускной
19 12221 Прокладка головки цилиндра
20 GB/T96 Шайба 8
21 GB/T6177. 1 Гайка M6
22 14414 Корпус распределительного вала
23 14150 Стопор для автоматического выпрямителя
24 14420 Комплект осей коромысла клапана
25 14413 Ось коромысла клапана
26 14411 Плечо коромысла клапана
27 14416 Регулировочная гайка клапанного зазора
28 14415 Регулировочный винт коромысла
29 14100 Распределительный вал в сборе
30 34210 Свеча зажигания (C7HAS)
31 17332 Уплотнительное кольцо впускной трубы
32 17331 Теплоизолирующая прокладка
33 17321 Уплотнительное кольцо
34 17310 Патрубок впускной
35 GB/T6177. 1 Гайка M6
36 17340 Хомут
37 12216 Уплотнительное кольцо направляющей
38 12214 Направляющая клапана
39 12215 Направляющая выпускного клапана
40 14410 Клапанное коромысло в сборе
41 12353 Крышка
42 GB/T845 Винт 4.2х16
43 262004093101 Патрубок впускной в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
