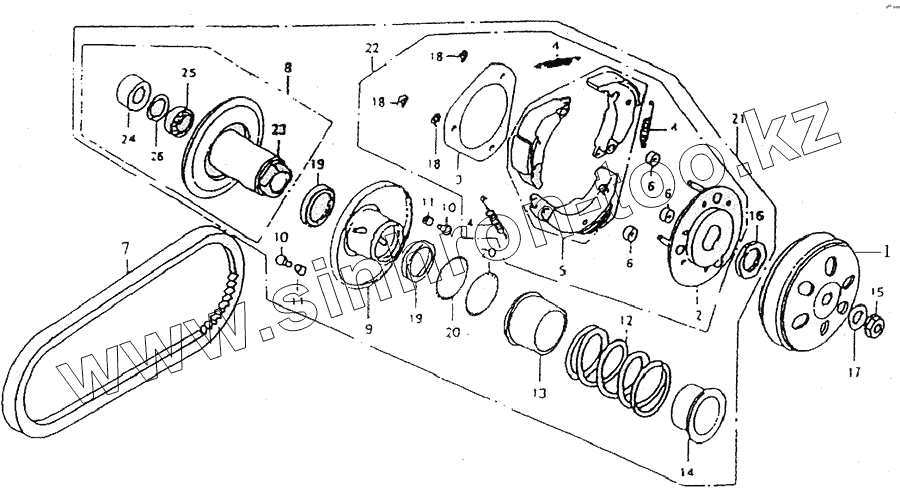

Каталог запасных частей к технике: ЗиД Двигатель 1P52QMI-2B. Барабан ведомый
1
2
3
4
4
4
5
6
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 152.10.210 | Барабан ведомый | |
| 2 | 152.10.225 | Диск ведущий | |
| 3 | 152.10.222 | Пластина ведущего диска | |
| 4 | 152.10.224 | Пружина колодки сцепления | |
| 5 | 152.10.223 | Комплект колодок сцепления | |
| 6 | 152.10.221 | Муфта резиновая | |
| 7 | 157-9.10.300 | Ремень | |
| 8 | 157-9.10.230 | Диск опоры ведомый в сборе | |
| 9 | 157-9.10.240 | Диск опоры ведомый | |
| 10 | 152.10.203 | Штифт направляющий ролика | |
| 11 | 152.10.207 | Ролик штифта | |
| 12 | 152.10.204 | Пружина ведомого сцепления | |
| 13 | 152.10.202 | Кольцо сальника | |
| 14 | 152.10.201 | Кольцо пружины | |
| 15 | GB6177.1 | Гайка М12 | |
| 16 | 152.10.208 | Гайка М28 | |
| 17 | 152.11.401 | Шайба 12 | |
| 18 | 958004015501 | Кольцо стопорное | |
| 19 | 958004092101 | Сальник 34x41x4 | |
| 20 | 958004015601 | Кольцо уплотнительное | |
| 21 | 157-9.10.200 | Ведомый барабан в сборе | |
| 22 | 152.10.220 | Блок сцепления в сборе | |
| 23 | 958004015701 | Диск опорный ведомого барабана | |
| 24 | 958004092401 | Подшипник игольчатый | |
| 25 | 958004092501 | Подшипник 6902U | |
| 26 | 958004020701 | Кольцо пружинное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
