Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Ремень, ведущий и ведомый шкив

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

7

8

8

8

9

9

9

10

11

12

13

14

15

16

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

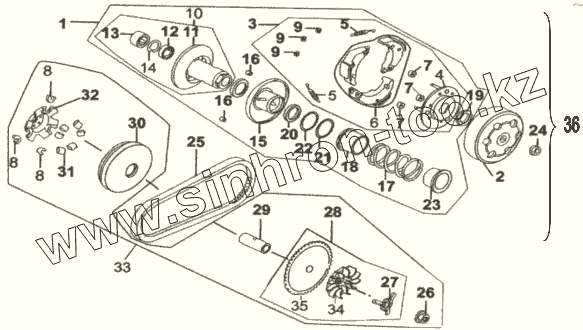

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23300		Ведомый шкив в сборе
2	21310		Ведомый диск сцепления
3	21130		Блок сцепления в сборе
4	21110		Ведущий диск сцепления
5	21127		Пружина колодки
6	21120		Комплект колодок сцепления
7	21135		Демпфирующая резина
8	23143		Зажимной ползун
9	GB896-86		Пружинное кольцо
10	23310		Неподвижный диск в сборе
11	23320		Неподвижный диск шкива ведомого
12	GR276-86		Подшипник 6901U
13	GB290-89		Игольчатый подшипник 17х25х18
14	GB893.1-86		Стопорное кольцо
15	23340		Подвижный диск шкива ведомого
16	23371		Направляющий штифт
17	23374		Пружина сжатия
18	23375		Опора пружины, правая
19	23377		Гайка М28
20	23360		Сальник 34х39х3
21	23373		Уплотнительное кольцо 36х1.5
22	23379		Уплотнительное кольцо 39.8х2.2
23	23376		Опора пружины, левая
24	21392		Контргайка M10х1.25
25	23200		Ремень 669-18-30 (Ремень 729-17,7-30)
26	23145		Контргайка M12х1.25
27	27113		Храповик
28	23110		Комплект неподвижного диска шкива ведущего
29	23141		Втулка ведущего шкива
30	23120		Подвижный диск ведущего шкива
31	23130		Комплект роликов
32	23142		Скоба
33	23100		Ведущий блок в сборе
34	19812		Крыльчатка вентилятора
35	23111		Неподвижный диск ведущего шкива
36	246004192211		Ведомый шкив с диском сцепления

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
