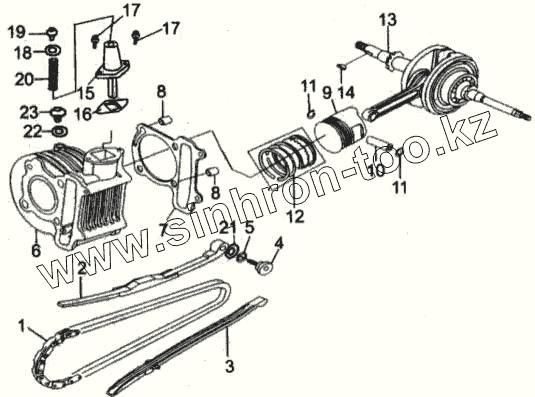

Каталог запасных частей к технике: ЗиД Двигатель 1P39QMB. Блок цилиндров, коленчатый вал, шатун, поршень
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 14350 | Цепь привода распределительного механизма | |
| 2 | 14650 | Пластина натяжителя | |
| 3 | 14610 | Успокоитель | |
| 4 | 14661/1P52QMI | Винт | |
| 5 | 14663/1P52QM1 | Уплотнительное кольцо 15.5х1.5 | |
| 6 | 12110 | Цилиндр в сборе | |
| 7 | 12121 | Прокладка блока цилиндров | |
| 8 | 11318 | Штифт | |
| 9 | 13211 | Поршень | |
| 10 | 13221 | Палец поршневой | |
| 11 | 13222 | Стопорное кольцо поршневого пальца | |
| 12 | 13300 | Комплект поршневых колец | |
| 13 | 13100 | Коленчатый вал в сборе | |
| 14 | 13118 | Сегментная шпонка | |
| 15 | 14500 | Натяжитель в сборе | |
| 16 | 14519 | Прокладка натяжителя | |
| 17 | GB5787-86 | Болт М6х18 | |
| 18 | 14529 | Шайба 8 | |
| 19 | GB5787-82 | Болт M8х8 | |
| 20 | 14513 | Пружина, работающая на натяжение | |
| 21 | 14662 | Шайба | |
| 22 | 15285 | Шайба 6 | |
| 23 | 15284 | Болт М6х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
