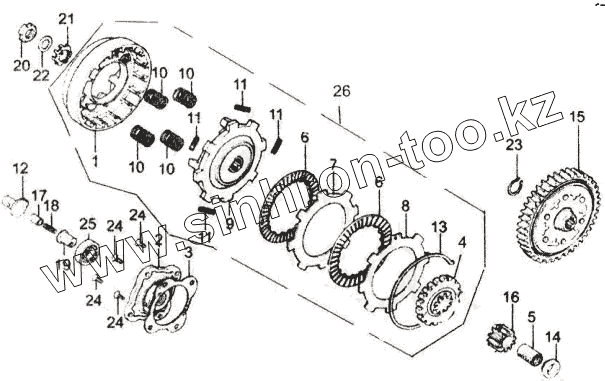

Каталог запасных частей к технике: ЗиД Двигатель 1P39FMB-В. Сцепление
1
2
3
4
5
6
6
7
8
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21114/1P50FMG | Барабан сцепления ведомый | |
| 2 | 22361/1P50FMG | Крышка | |
| 3 | 22362/1P50FMG | Прокладка | |
| 4 | 22322/1P50FMG | Барабан сцепления ведущий | |
| 5 | 22622/1P50FMG | Втулка | |
| 6 | 22340/1P50FMG | Диск сцепления | |
| 7 | 22331/1P50FMG | Ведущий диск | |
| 8 | 22381/1P50FMG | Ведущий диск | |
| 9 | 22111/1P50FMG | Нажимной диск | |
| 10 | 22371/1P50FMG | Пружина | |
| 11 | 22375/1P50FMG | Демпфирующая пружина | |
| 12 | 22860/1P50FMG | Толкатель | |
| 13 | 22376/1P50FMG | Пружинное кольцо | |
| 14 | 22374/1P50FMG | Втулка 22х28х8 | |
| 15 | 22610/1P50FMG | Ведомая шестерня | |
| 16 | 22621/1P50FMG | Ведущая шестерня | |
| 17 | 15431/1P50FMG | Трубка | |
| 18 | 15432/1P50FMG | Пружина | |
| 19 | 15433/1P50FMG | Втулка | |
| 20 | 22631/1P50FMG | Контргайка | |
| 21 | 226321P50FMG | Контргайка | |
| 22 | 22633/1P50FMG | Пружинная разрезная шайба | |
| 23 | 22634/1P50FMG | Пружинное кольцо | |
| 24 | GB/T 819/1 | Винт М5х12 | |
| 25 | GB/T 276-94 | Шарикоподшипник 6000 | |
| 26 | 22100/1P50FMG | Сцепление в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
