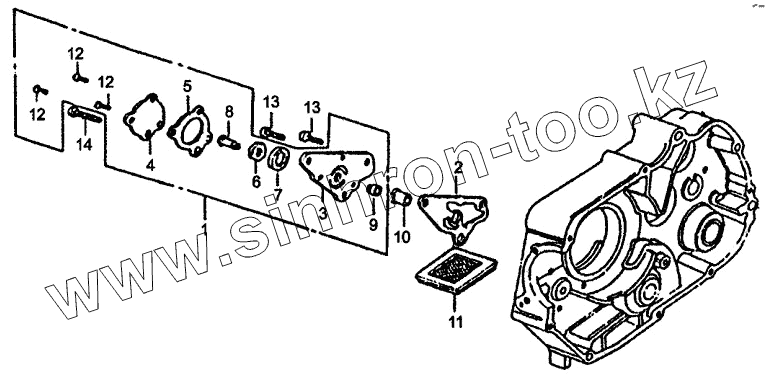

Каталог запасных частей к технике: ЗиД Двигатель 1P39FMB-В. Насос масляный в сборе
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 15100/1P50FMG | Насос масляный в сборе | |
| 2 | 15131/1P50FMG | Прокладка масляного насоса | |
| 3 | 15111/1P50FMG | Корпус масляного насоса | |
| 4 | 15112/1P50FMG | Крышка масляного насоса | |
| 5 | 15113/1P50FMG | Прокладка крышки масляного насоса | |
| 6 | 15114/1P50FMG | Внутренний ротор масляного насоса | |
| 7 | 15115/1P50FMG | Внешний ротор масляного насоса | |
| 8 | 15116/1P50FMG | Вал масляного насоса | |
| 9 | 15117/1P50FMG | Втулка | |
| 10 | 15221/1P50FMG | Втулка звездочки | |
| 11 | 15450/1P50FMG | Масляный фильтр | |
| 12 | GB818-85 | Винт M5x10 | |
| 13 | GB818-85 | Винт M6x16 | |
| 14 | GB818-85 | Винт M6x12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
