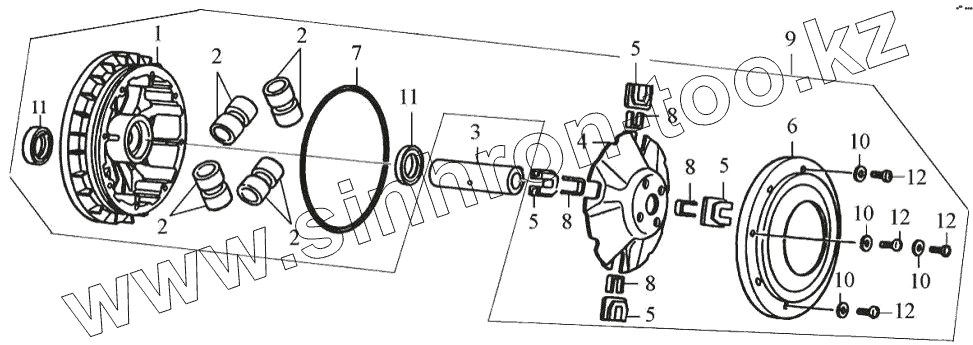

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Ведущий шкив вариатора в сборе
1
2
2
2
2
3
4
5
5
5
5
6
7
8
8
8
8
9
10
10
10
10
11
11
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23120 | Подвижный диск ведущего шкива | |
| 2 | 23130 | Комплект роликов | |
| 3 | 23141 | Втулка ведущего шкива | |
| 4 | 23142 | Скоба | |
| 5 | 23143 | Зажимной ползун | |
| 6 | 23146 | Защитная крышка | |
| 7 | 23147 | Уплотнительное кольцо крышки | |
| 8 | 23148 | Скоба крышки | |
| 9 | 23150 | Ведущий шкив вариатора в сборе | |
| 10 | 23151 | Шайба крышки | |
| 11 | 23190 | Сальник | |
| 12 | GB/T818 | Винт M5х12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
