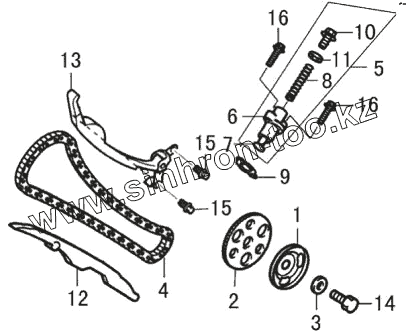

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Цепь привода распределительного механизма и натяжитель цепи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12351 | Кожуx звездочки распределительного вала | |
| 2 | 14321 | Ведомая звездочка цепи | |
| 3 | 14327 | Шайба | |
| 4 | 14350 | Цепь привода распределительного механизма | |
| 5 | 14500 | Натяжитель в сборе | |
| 6 | 14511 | Корпус натяжителя цепи | |
| 7 | 14512 | Шток натяжителя | |
| 8 | 14513 | Пружина, работающая на натяжение | |
| 9 | 14519 | Прокладка натяжителя | |
| 10 | 14527 | Винт | |
| 11 | 14529 | Шайба 8 | |
| 12 | 14610 | Успокоитель | |
| 13 | 14640 | Пластина успокоителя | |
| 14 | GB/T5783 | Болт M6х20 | |
| 15 | GB/T16674.1 | Болт М6х25 | |
| 16 | GB/T16674.1 | Болт М6х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
