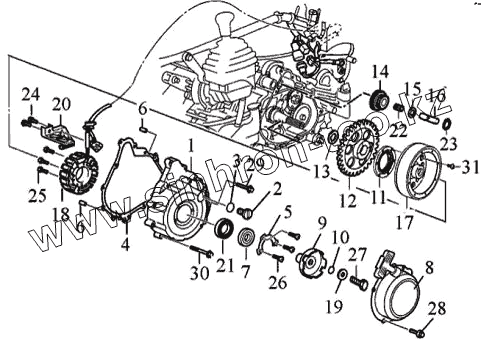

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Левая крышка картера и генератор
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11411 | Левая крышка картера | |
| 2 | 11412 | Пробка смотрового отверстия | |
| 3 | 11414/156FMI-2 | Кольцо круглого сечения | |
| 4 | 11419 | Прокладка левой крышки картера | |
| 5 | 11436 | Пластина сальника | |
| 6 | 12118/1P52QMI | Штифт блока цилиндров | |
| 7 | 13190 | Сальник коленчатого вала левый | |
| 8 | 26300 | Ручной стартер в сборе | |
| 9 | 26370 | Ступица ручного стартера | |
| 10 | 26393 | Уплотнительное кольцо | |
| 11 | 28110 | Пусковая муфта в сборе | |
| 12 | 28150 | Шестерня стартера в сборе | |
| 13 | 28172 | Шайба | |
| 14 | 28311 | Блок шестерен | |
| 15 | 28312 | Шайба | |
| 16 | 28321 | Сдвоенный вал | |
| 17 | 31110 | Ротор в сборе | |
| 18 | 31210 | Статор в сборе | |
| 19 | 31312 | Шайба | |
| 20 | 31911 | xомут жгута генератора | |
| 21 | GB/T276 | Подшипник 6301 | |
| 22 | JB/T7918 | Игольчатый подшипник К12x16x17,5 | |
| 23 | GB/T89.4 | Пружинное стопорное кольцо | |
| 24 | GB/T818 | Винт M5х12 | |
| 25 | GB/T818 | Винт M5х12 | |
| 26 | GB/T819.1 | Винт М6х12 | |
| 27 | GB/T5783 | Болт M6х20 | |
| 28 | GB/T 16674.1 | Болт M5х12 | |
| 29 | GB/T16674.1 | Болт М6х25 | |
| 30 | GB/T16674.1 | Болт М6х25 | |
| 31 | GB/T70.1 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
