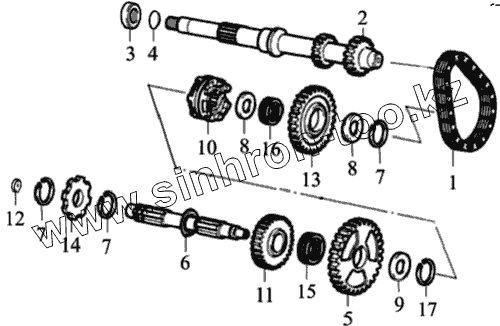

Каталог запасных частей к технике: ЗиД Двигатель 185 MQ. Коробка передач
1
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23250 | Приводная цепь | |
| 2 | 23611 | Первичный вал (14) | |
| 3 | 23695 | Втулка | |
| 4 | 23696 | Уплотнительное кольцо | |
| 5 | 23711 | 1-я шестерня контрпривода | |
| 6 | 23771 | Вторичный вал | |
| 7 | 23772 | Кольцо стопорное | |
| 8 | 23773 | Шайба 1 | |
| 9 | 23774 | Шайба II | |
| 10 | 23778 | Ступица промежуточного вала | |
| 11 | 23787 | Шестерня промежуточного вала | |
| 12 | 23797 | Пробка промежуточного вала | |
| 13 | 23943 | Ведомая реверсивная шестерня | |
| 14 | 24822 | Стояночный xраповик | |
| 15 | JB/T7918 | Игольчатый подшипник К12x16x17,5 | |
| 16 | JB/T7918 | Игольчатый подшипник К12x16x17,5 | |
| 17 | GB/T894.1 | Пружинящее стопорное кольцо 58 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
