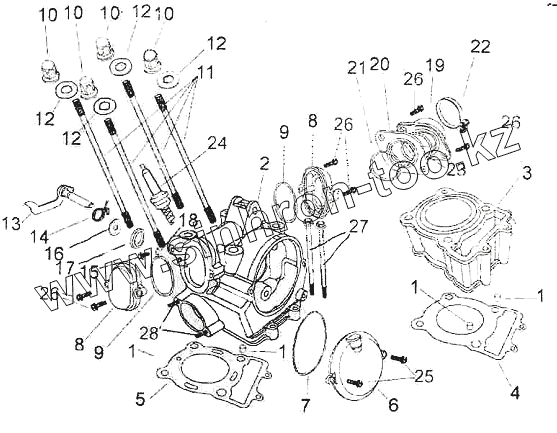

Каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Крышка головки цилиндра
1
1
1
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 11118/172FMM | Штифт | |
| 2 | 12210 | Головка цилиндра в сборе | |
| 3 | 12110 | Цилиндр в сборе | |
| 4 | 12121 | Прокладка блока цилиндров | |
| 5 | 12242 | Прокладка головки цилиндра | |
| 6 | 12247 | Кольцо 103х3,2 | |
| 7 | 12253 | Крышка выпускного клапана | |
| 8 | 12255 | Крышка выпускного клапана | |
| 9 | 12312/172FMM | Уплотнительное кольцо 55,25х2,4 | |
| 10 | 12313/172FMM | Колпачковая гайка | |
| 11 | 12342 | Шпилька цилиндра А М7х168 | |
| 12 | 12344/172FMM | Шайба | |
| 13 | 14140 | Редуктор | |
| 14 | 14143 | Пружина редуктора | |
| 15 | 14144 | Винт редуктора | |
| 16 | 14148 | Шайба рычага управления 10х20х0,5 | |
| 17 | 14190 | Сальник 10х20х5 | |
| 18 | 14437/172FMM | Шайба | |
| 19 | 17310 | Патрубок впускной | |
| 20 | 17331 | Теплоизолирующая прокладка | |
| 21 | 17335 | Кольцо 31,7х2,4 | |
| 22 | 17340 | Хомут | |
| 23 | 17318 | Уплотнительное кольцо | |
| 24 | 34210/156FMI - 2 | Свеча зажигания | |
| 25 | GB/T16674.1 | Болт М6х25 | |
| 26 | GB/T16674.1 | Болт М6х25 | |
| 27 | GB/T16674.1 | Болт М6х25 | |
| 28 | GB/T899 | Болт М6х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
