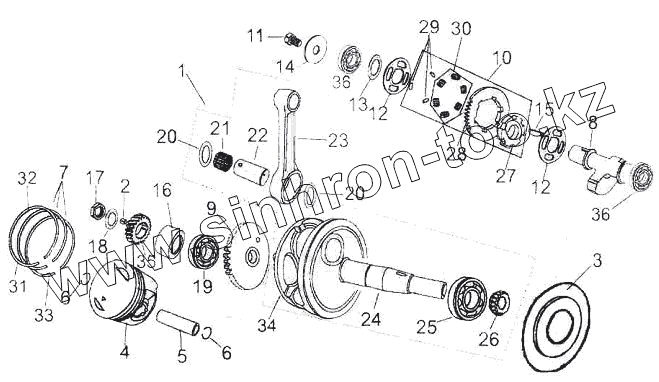

Каталог запасных частей к технике: ЗиД Двигатель 172ММ-2. Коленчатый вал, поршень, уравновешивающий вал
1
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13100 | Коленчатый вал в сборе | |
| 2 | 13123/172FMM | Шпонка 12,5х7h8х7 | |
| 3 | 13179 | Подушка подшипника | |
| 4 | 13211 | Поршень | |
| 5 | 13221/172FMM | Палец поршня | |
| 6 | 13222/172FMM | Стопорное кольцо пальца | |
| 7 | 13300/172FMM | Комплект поршневых колец | |
| 8 | 13611/172FMM | Уравновешивающий вал | |
| 9 | 13631/172FMM | Ведущая шестерня | |
| 10 | 13640/172FMM | Ведомая шестерня в сборе | |
| 11 | 13651/172FMM | Болт М12х1,25х16 | |
| 12 | 13652/172FMM | Шайба (I), 25,2х60х2 | |
| 13 | 13653/172FMM | Шайба (II) 25,2х36х0,5 | |
| 14 | 13654/172FMM | Шайба (III) 12,2х40х2,5 | |
| 15 | 13655/172FMM | Сегментная шпонка | |
| 16 | 22628 | Прокладка ведущей шестерни | |
| 17 | 22631/172FMM | Контргайка М20х1,5х8-L | |
| 18 | 22633/172FMM | Шайба | |
| 19 | GB/T276 | Подшипник 6301 | |
| 20 | 13158/172FMM | Шайба 31х48,5х1 | |
| 21 | 13150/172FMM | Подшипник большой головки шатуна | |
| 22 | 13141/172FMM | Палец кривошипа | |
| 23 | 13131/172FMM | Шатун | |
| 24 | 13111/172FMM | Маховик левый | |
| 25 | GB/T276 | Подшипник 6301 | |
| 26 | 14211 | Звездочка привода газораспределительного механизма | |
| 27 | 13647/172FMM | Внутренняя втулка | |
| 28 | 13641/172FMM | Ведомая шестерня уравновешивающего вала | |
| 29 | 13649 | Штифт | |
| 30 | 13644/172FMM | Пружина | |
| 31 | 13311/172FMM | Поршневое кольцо (I) | |
| 32 | 13312/172FMM | Поршневое кольцо (II) | |
| 33 | 13320/172FMM | Маслосъемное кольцо | |
| 34 | 13121/172FMM | Маховик правый | |
| 35 | 22621/172FMM | Шестерня главного привода | |
| 36 | GB/T276 | Подшипник 6301 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
